Geberit Pluvia – čuvar više od 2,8 milijuna kvadrata krovova u Hrvatskoj
- Foto: Josip Škof
Geberit Pluvia sustav sinonim je za podtlačnu krovnu odvodnju.
U 40 i više godina, koliko je zastupljena u Geberit asortimanu, s Pluvia sustavom izvedeno je više od 90 milijuna kvadrata krovnih površina na više od 90.000 objekata diljem svijeta. U Hrvatskoj – više od 2,8 milijuna kvadrata na 700-tinjak različitih tipova objekata.

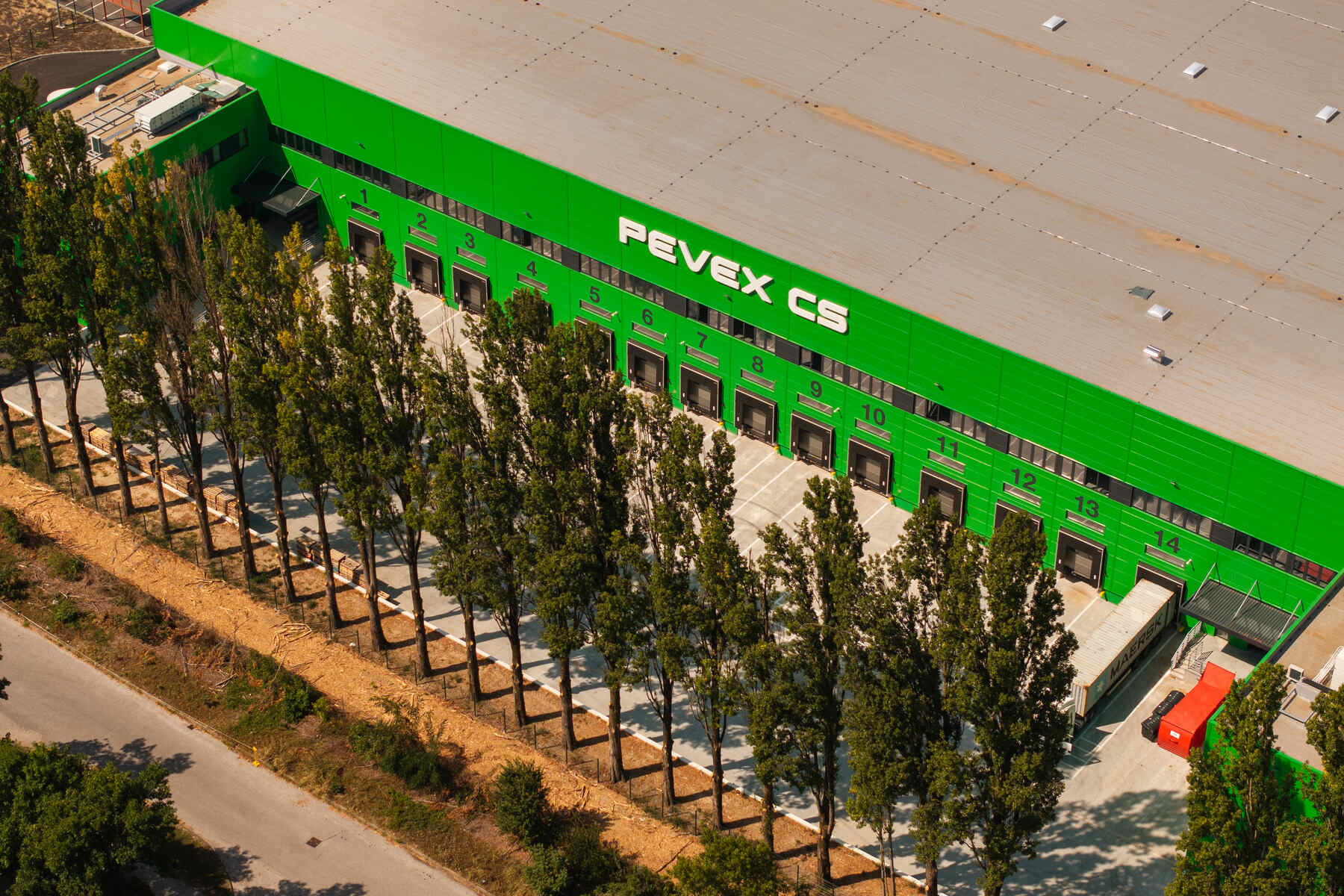

Ugrađena je na većini trgovačkih centara, robnih kuća i velikih skladišta. Od ostalih referentnih objekata izdvajaju se hoteli Lone i Park u Rovinju, sportska dvorana Arena, Muzej suvremene umjetnosti u Zagrebu, zračne luke u Zagrebu, Splitu, Zadru i Dubrovniku, novi multimedijalni centar Paromlin.
Pa "neka kiša pada", rekli bi u Geberitu.
Upoznajte Geberit Pluvia standard krovne odvodnje
Isprobana tehnika, inovativni detalji i sveobuhvatna usluga - Geberit Pluvia već godinama postavlja nove standardne u krovnoj odvodnji.
To što se svih ovih godina uspješno projektira i ugrađuje zasluga je i Geberit tehničkih savjetnika. U Hrvatskoj, jedan od zaslužnih je dipl. ing. stroj. Alen Marković, glavni projektant Geberit Pluvia sustava i naš vodič kroz njezina tri temeljna segmenta:
- Geberit Pluvia asortiman,
- Geberit ProPlanner program za dimenzioniranje Pluvia sustava,
- Geberit tehnička podrška.
Koje su glavne prednosti Pluvije kao podtlačnog sustava u odnosu na klasičnu krovnu odvodnju oborinskih voda?
Geberit Pluvia sustav je učinkovit i pouzdan, što je najvažnije svakom vlasniku objekta.
Pri dizajniranju sustava osigurava se veća fleksibilnost i bolja iskoristivost prostora jer Pluvia sustav odvodnje treba znatno manje materijala, dok pozicioniranje cijevi osigurava više slobodnog prostora i manje troškove u gradnji.
Borimo se s klimatskim promjenama koje donose sve ekstremnije, obilnije oborine u kratkim razdobljima. Kako Pluvija odgovara na ove izazove?
Sustav efikasno odvodi vodu već od početnih trenutaka s malim intenzitetom padalina pa do velikih količina oborinskih voda, a kakvima svjedočimo u našim krajevima u posljednje vrijeme.
Geberit Pluvia sustav je i dimenzioniran upravo za prihvat velike količine oborinske vode te svakodnevno dokazuje svoje prednosti.
Približite nam kako funkcionira Pluvia prilikom prihvata velike količine vode.
U početku se sustav ponaša kao i klasični sustav krovne odvodnje, a povećavanjem intenziteta oborina, cjevovod se - koji mora biti izveden bez nagiba - ispunjava samo vodom kako bi u jednom trenutku prešao u podtlačni sustav s vodom ispunjenim cjevovodom bez zraka.

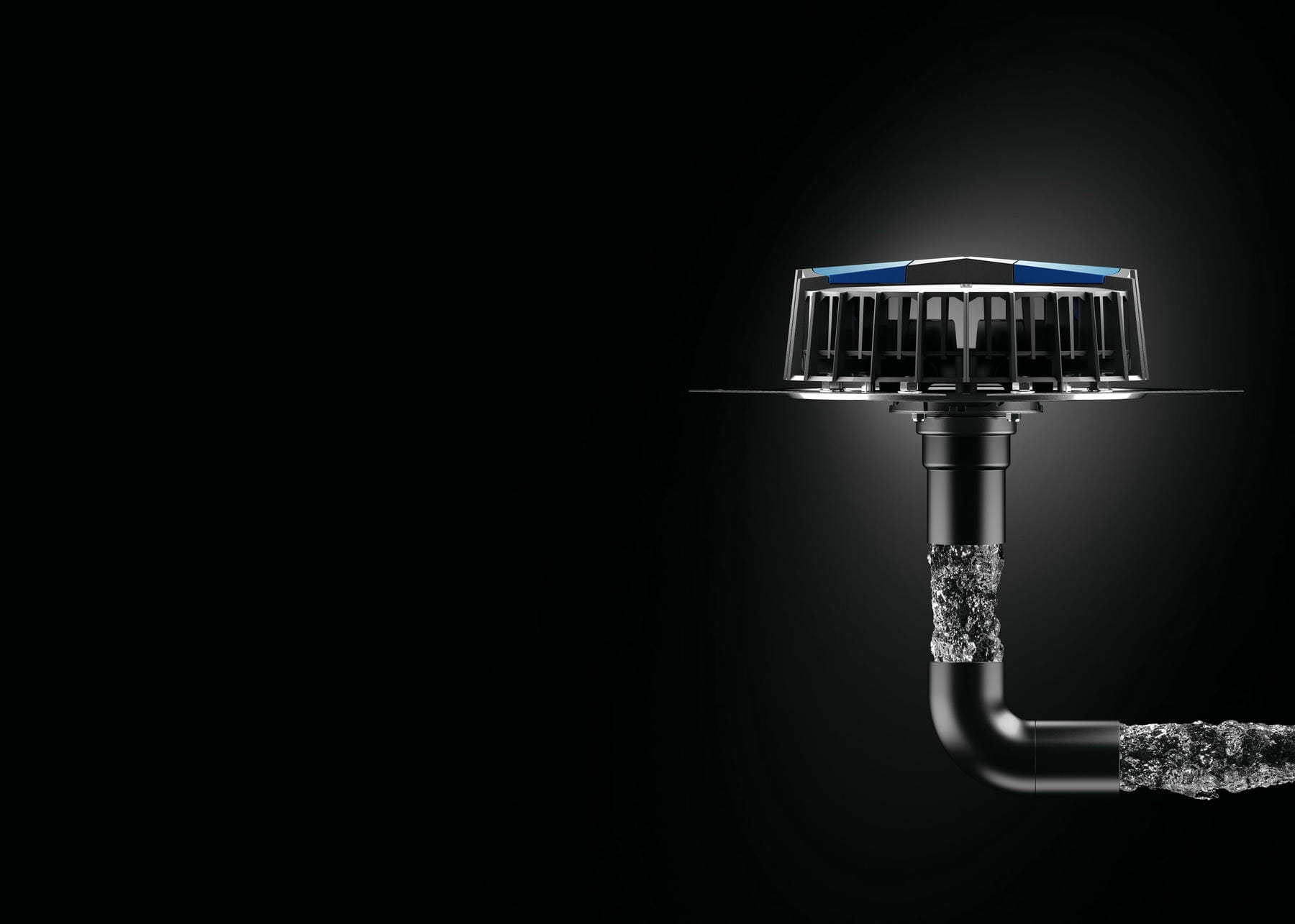

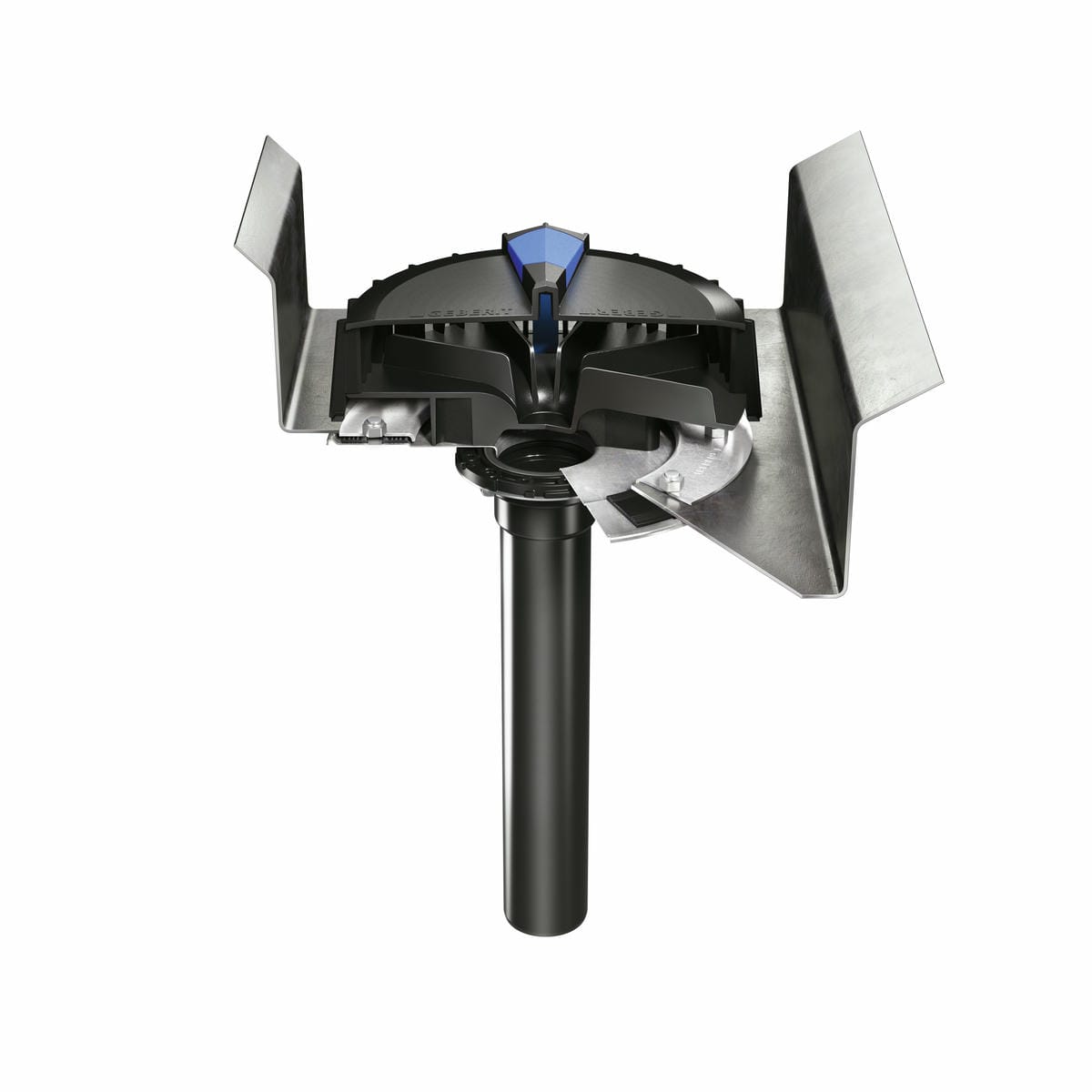

Kada je kompletan cjevovod ispunjen vodom, podtlak velikom brzinom „vuče“ cjevovodom vodu preko Pluvia vodolovnih slivnika s krova sve do točke predaje u šahtovima. Konstrukcija krovnih slivnika Gebrit Pluvia onemogućava prodor zraka u cjevovod pa taj efikasan princip podtlačne odvodnje funkcionira dok se intenzitet oborine ne smanji.
Koji su glavni elementi samog sustava odvodnje?

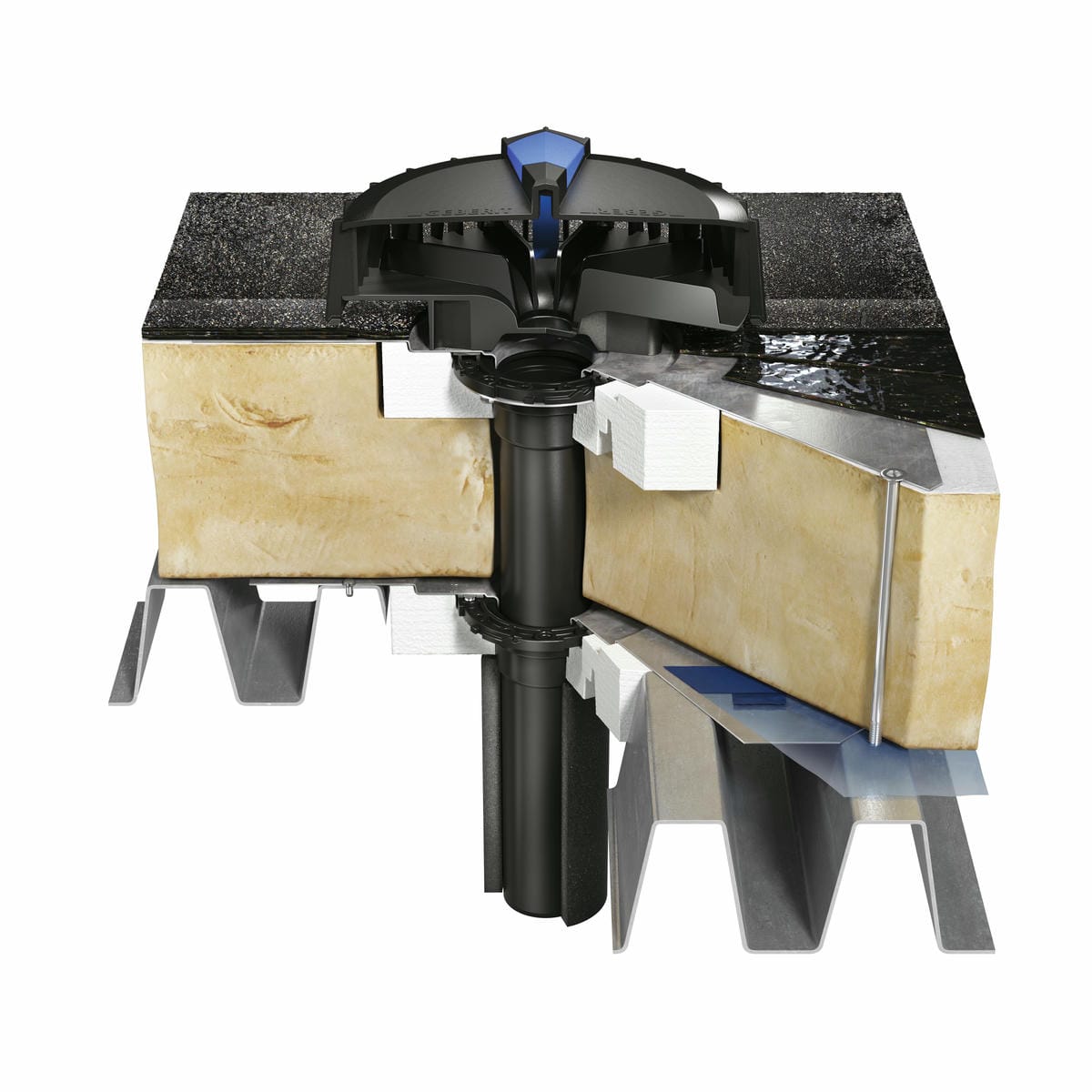

Geberit Pluvia asortiman čine Pluvia krovni slivnici, PE-HD cijevni sustav te sustav ovješenja.
Što sve utječe na dimenzioniranje sustava u određenom projektu? O čemu ovisi promjer cijevi koje će se ugraditi, broj slivnika...?
S pomoću Geberit ProPlanner programa sustav dimenzioniramo tako da bude ekonomski isplativ s optimalnim brojem slivnika Pluvia i optimalnim dimenzijama cijevi. Broj slivnika Pluvia i dimenzije cijevi ovise o veličini krovne površine, odnosno o intenzitetu oborine za geografsko područje na kojem se objekt nalazi.

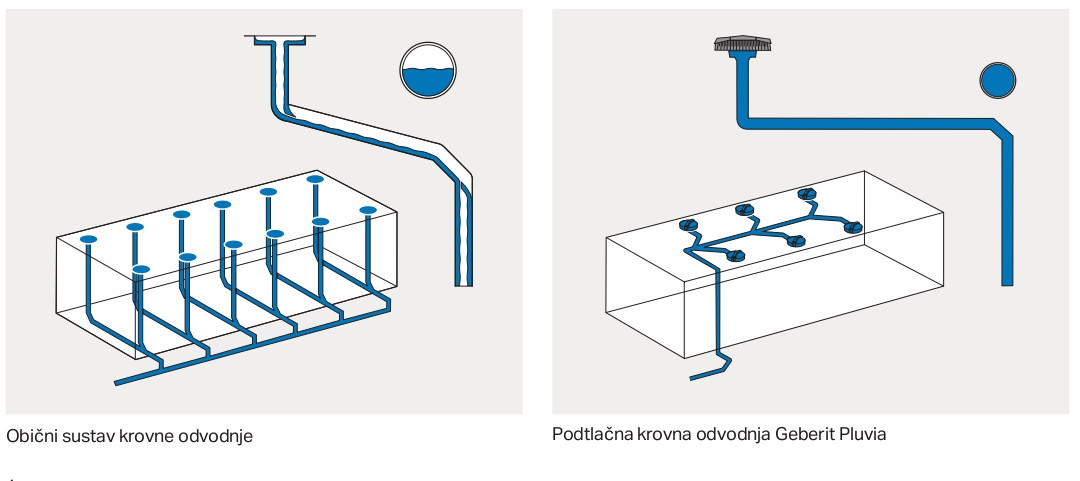

Važno je naglasiti da je, u usporedbi s klasičnim sustavom odvodnje, za Pluvia sustav u svakom trenutku potrebno manje slivnika i manje cijevi manjeg promjera.
Priključne dimenzije cijevi od slivnika Pluvia uvijek su minimalne veličine, ponekad tek 50 mm, a kako se povezuju grane cjevovoda, tako se i povećavaju dimenzije u razvodu.

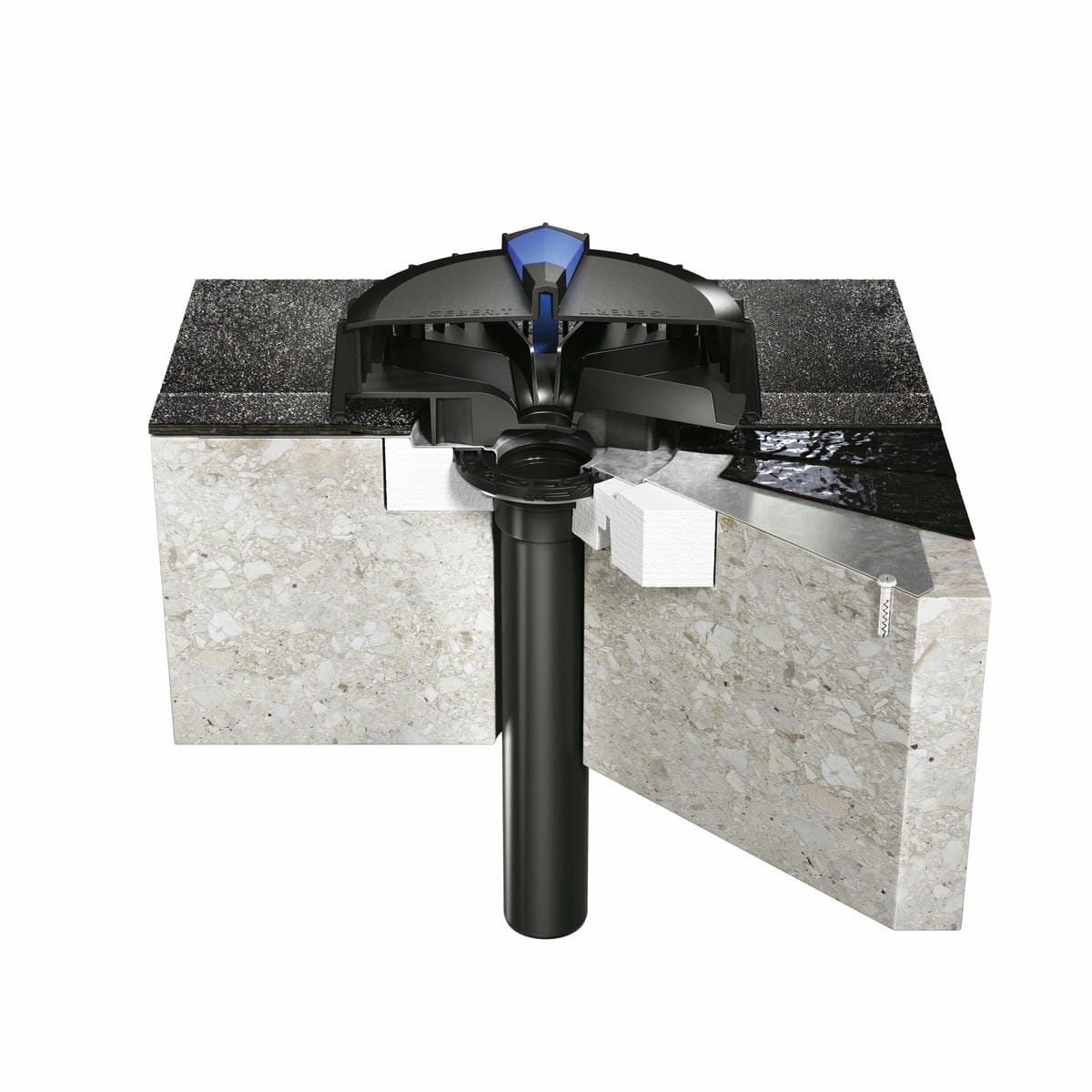

Pri odabiru modela slivnika Pluvia mora se znati koji su krovni slojevi, ali i tip objekta kako bi se znalo gdje planirati vođenje cjevovoda.

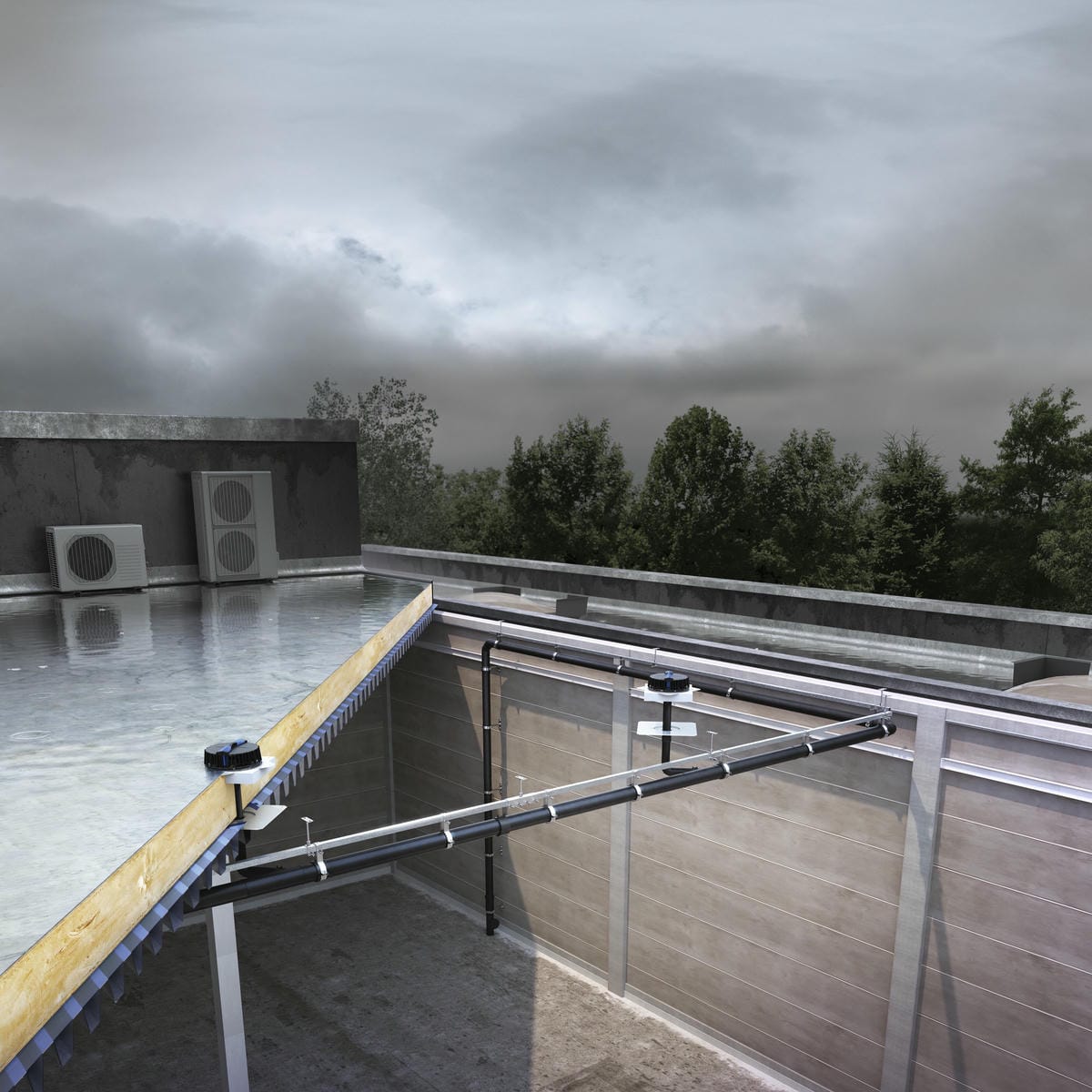

Na primjer, u raznim halama i trgovačkim centrima cjevovod smještamo ispod stropne konstrukcije, dok kod hotela ili stambenih zgrada izbjegavamo provođenje cijevi kroz prostor u kojem ljudi borave ili spavaju. Vođenje cijevi se tada planira kroz slojeve toplinske izolacije kao dio krovnih slojeva.
Sam nagib ne utječe na dimenzioniranje i odabir Pluvia sustava te je jedini zahtjev da se na dijelu ugradnje slivnika Pluvia osigura ravna površina u širini minimalno 50 cm.
Za koje je sve vrste krovova Geberit Pluvia sustav prikladno i isplativo rješnje?
Zbog širine asortimana i fleksibilnosti, praktički je prikladan za sve tipove krova: različite krovove na trgovačkim centrima, proizvodnim ili skladišnim halama, ali i na hotelima, bolnicama ili stambenim zgradama.
Što je veća površina ravnog krova nekog objekta, to je i isplativost ugradnje Pluvia sustava veća, s tim da u pojedinim slučajevima isplativost uopće nije osnovni kriterij.
Na primjer, kod malih objekata kao što su obiteljske kuće s ravnim krovovima sam Pluvia sustav nije ekonomično rješenje, ali mogućnost da se s cijevima ne uđe u stambeni prostor, već da ih se zbog malih dimenzija ugradi u toplinsku izolaciju na krovu, odnosno vanjsku fasadu, nešto je što je investitorima važnije od financijske isplativosti.
Kada sustav podtlačne krovne odvodnje nije stvar izbora, već nužnost, odnosno jedino rješenje?
Veliki objekti ne koriste klasične sustave odvodnje jer za njih treba izuzetno velik broj slivnika koji zahtjevaju velik broj vertikalnog, ali i financijski zahtjevnog temeljnog cjevovoda kojeg je potrebno ugraditi kroz objekt. U proizvodnim pogonima to je neprihvatljivo jer zbog organizacije proizvodnih procesa cjevovod u pojedinim dijelovima objekta niti ne smije biti planiran.
Tu je Pluvia sustav idealno rješenje jer omogućuje fleksibilno pozicioniranje cjevovoda tamo gdje najviše odgovara investitoru kao krajnjem korisniku.
Postoje li iznimke, kada Pluvia nije pravo rješenje za nečiji krov?
Jedine krovne površine za koje ne preporučujemo korištenje Pluvia sustava su male obiteljske kuće s dvostrešnim krovom u nagibu ili na objektima koji nemaju riješen sustav zaštite od oborinske vode, odnosno koji nemaju nikakve hidroizolacijske zaštite.
Kako Pluvia funkcionira u simbiozi s drugim sustavima odvodnje koji se ugrađuju na krov? Imamo jedan takav primjer na zelenom krovu hotela Hyatt u Zadru.
U pravu ste, često se na različitim objektima srećemo i s drugim proizvođačima te tada s njima usklađujemo naš Pluvia sustav. Najčešće je to kada se s pomoću padova na krovu voda usmjerava prema linijskim kanalicima drugih proizvođača, koje je onda dovode do našeg slivnika Pluvia.
Tehnička podrška jedan je od temeljnih segmenata Pluvia sustava. Kako izgleda vaša suradnju s investitorima i projektantima na određenom projektu?
Tehničku podršku pružamo od najranije faze projekta kada investitoru ili njegovom arhitektu prezentiramo prednosti Pluvia sustava i to ciljano za njegov objekt.
Budući da je Geberit Pluvia sustav već dovoljno poznat i da je postavio standarde na našem tržištu, najčešće surađujemo s projektantima s kojima radimo na dizajniranju cijevnog sustava unutar objekta.
To podrazumijeva pozicioniranje i broj slivnika Pluvia te definiranje slobodnih zona za horizontalni i vertikalni cjevovod. Kad su svi važni ulazni podaci dogovoreni i usklađeni, pristupa se dimenzioniranju Pluvia sustava korištenjem Geberit ProPlanner programa.
Nakon što je projektno rješenje završeno, investitor ili projektant dobiva u ACAD podloge ucrtan cjevovod, izometrijske sheme svake pojedine vertikale, ali i troškovnički opis kompletnog sustava s projektantskom vrijednošću. Ako mu treba kao prilog uz njegov projekt, projektant može dodatno na zahtjev dobiti i hidraulički proračun.
Kako osiguravate ispravnu ugradnju sustava na gradilištu?
Ponovno dolazimo do tehničke podrške. Ona je u dijelu izvođenja usmjerena na praćenje izvođača od samog početka gradnje objekta.
Pratnja izvođača počinje već obukom u našem školskom centru, gdje ga upoznajemo sa specifičnostima i zahtjevima sustava. Naknadno, tijekom izvođenja na objektu, dodatno educiramo i na određen način kontroliramo njegovu ugradnju našeg Pluvia sustava. Sve mora biti u skladu s našim tehničkim smjernicama i našim projektiranim rješenjem kako bi se nakon izvođenja mogla izdati funkcionalna garancija za objekt.
Tijekom više od 25 godina mnogo je tvrtki prošlo kroz naš školski centar, a velik broj njih su izvodile upravo Pluvia sustav. Dio izvođača je postao Geberit partner za kojeg smo sigurni da će Pluvia sustav ugraditi na ispravan način.
Ugrađeni sustav treba i održavati. Što je tu važno?
Koliko god je Pluvia sustav superioran kad je u pitanju odvodnja oborinske vode s krova, ona u velikoj mjeri ovisi i o održavanju krovne površine, a ono je u nadležnosti krajnjeg korisnika. U sklopu dokumentacije koju predajemo izvođaču na kraju projekta, uz funkcijsku garanciju, predajemo mu i uputu o održavanju krovne površine. On je dužan upoznati investitora o ovome.
Ako se krovne površine ne održavaju, moguće je da nečistoće u obliku lišća ili, primjerice, perja, a što je čest slučaj u Dalmaciji, začepe prolaz vodi i tada postoji opasnost da bilo koji sustav krovne odvodnje zakaže.
Preporuka je da se krovovi pregledaju i po potrebi očiste bar jednom godišnje. Naravno, preporuka je i da se nakon svakog velikog nevremena ponovno pregledaju. Time se vodi osigurava prohodnost do krovnih slivnika Pluvia, koji će zbog efekta samočišćenja isprati sve manje nečistoće iz cjevovoda.
U uvodu smo nabrojali niz referentnih objekata. Je li projektiranje i ugradnja na nekom od njih predstavljala poseban izazov?

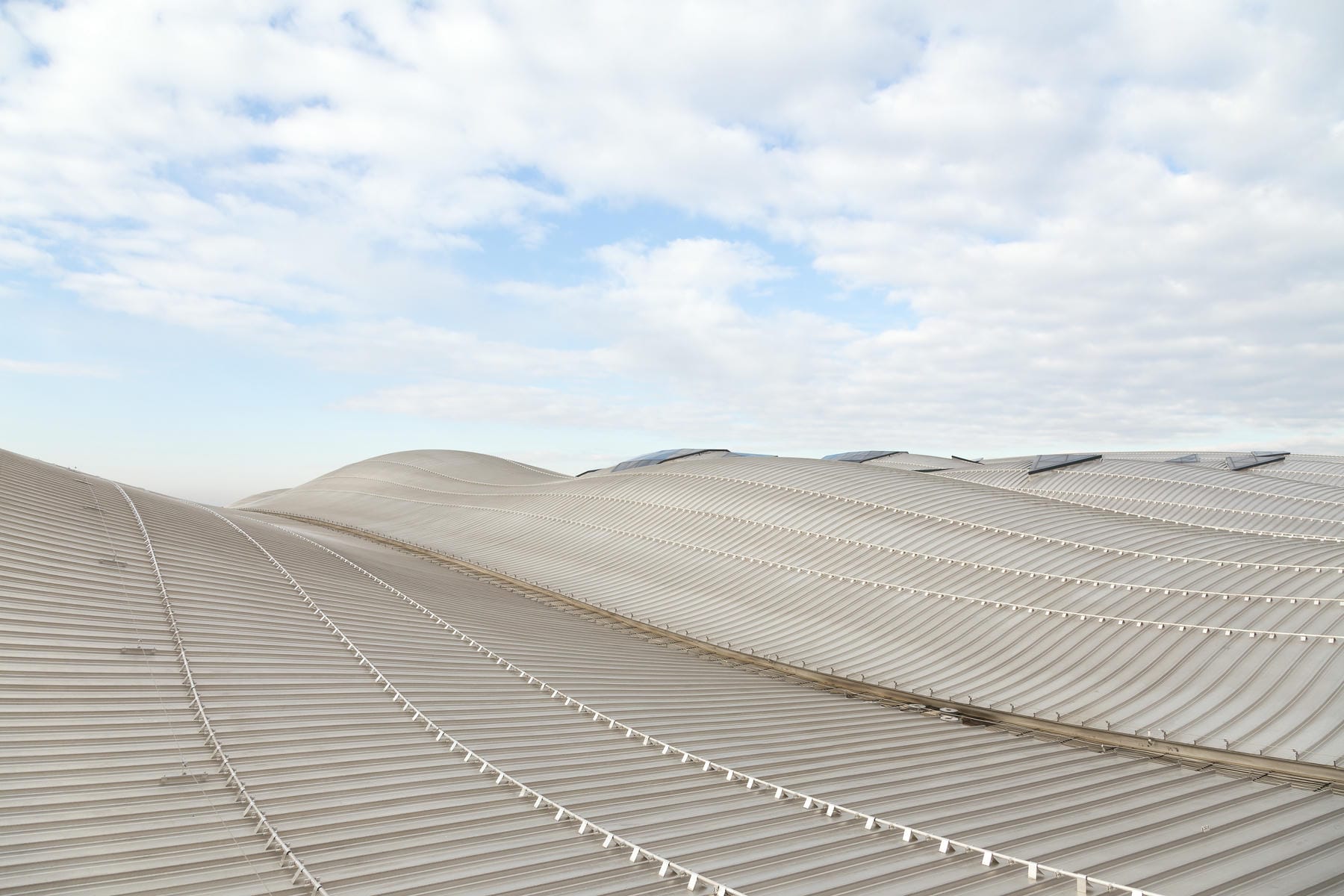

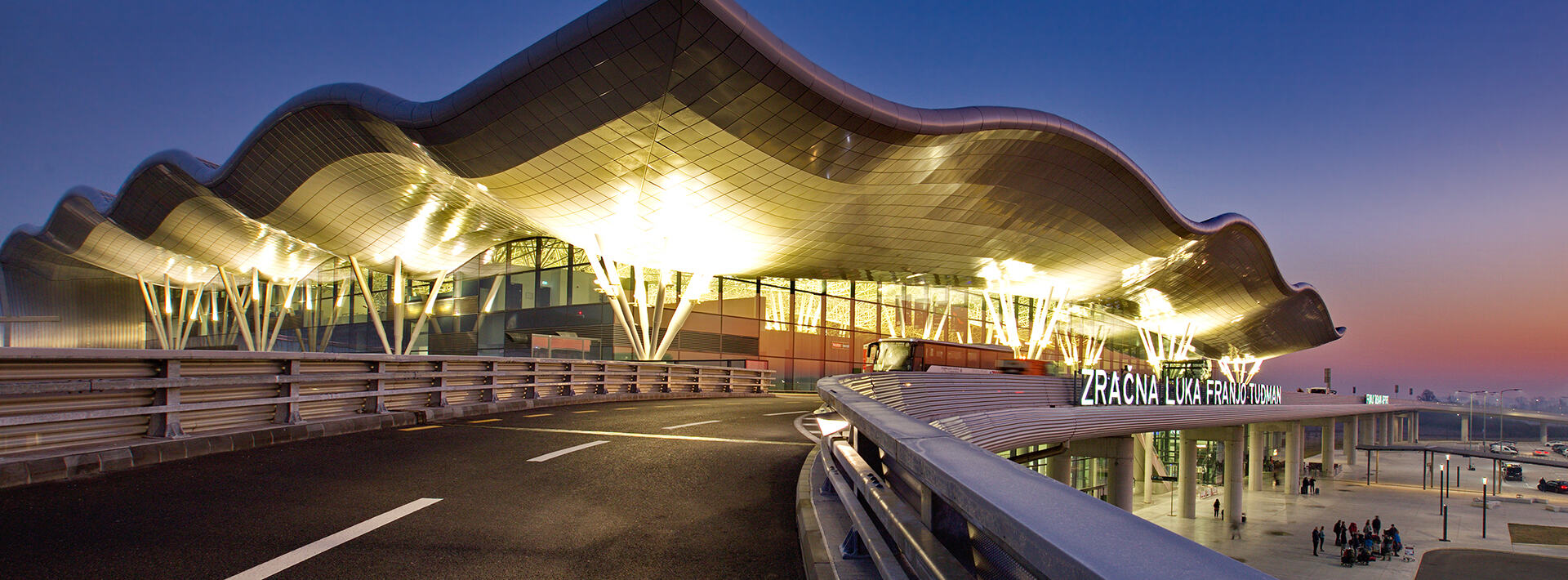

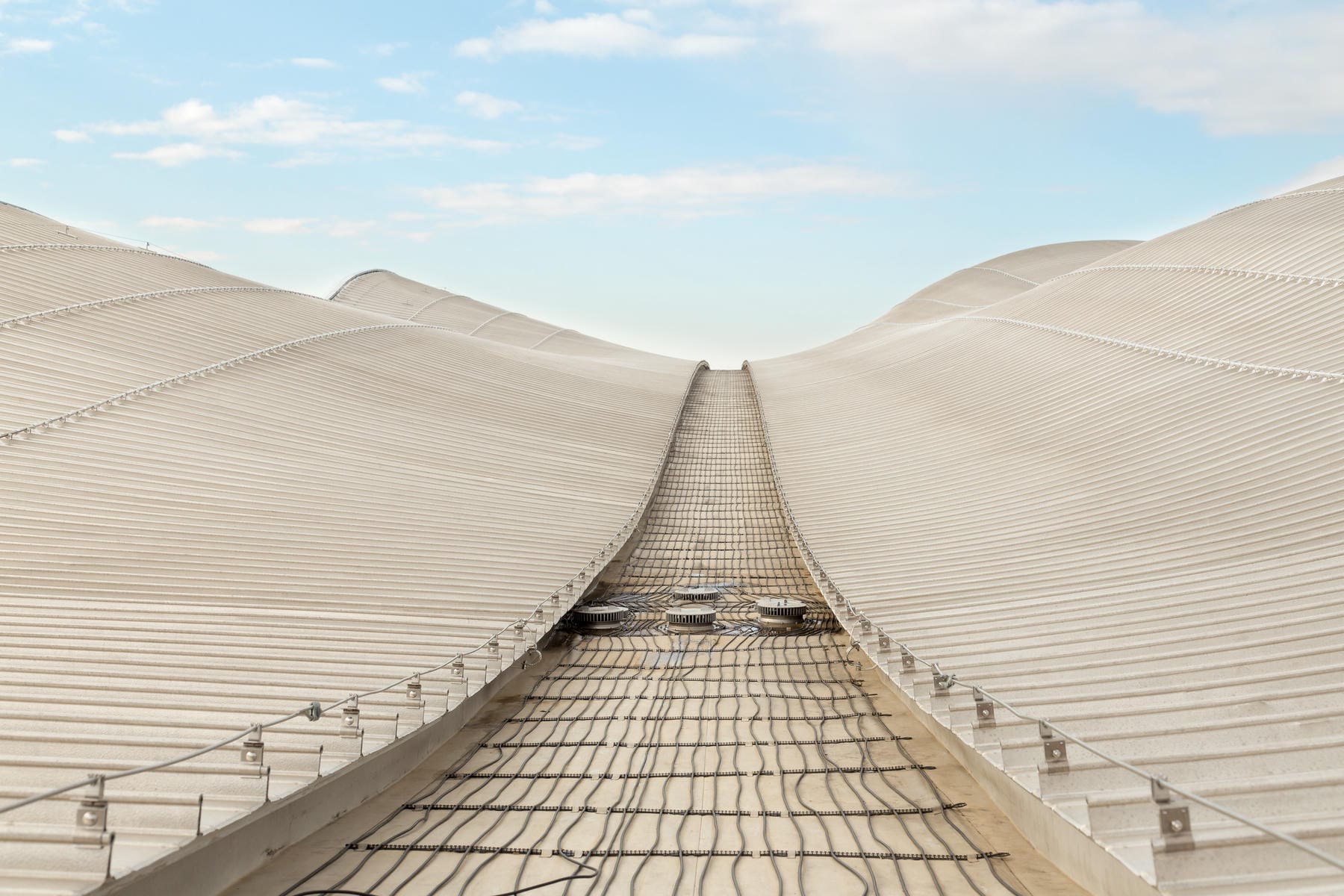

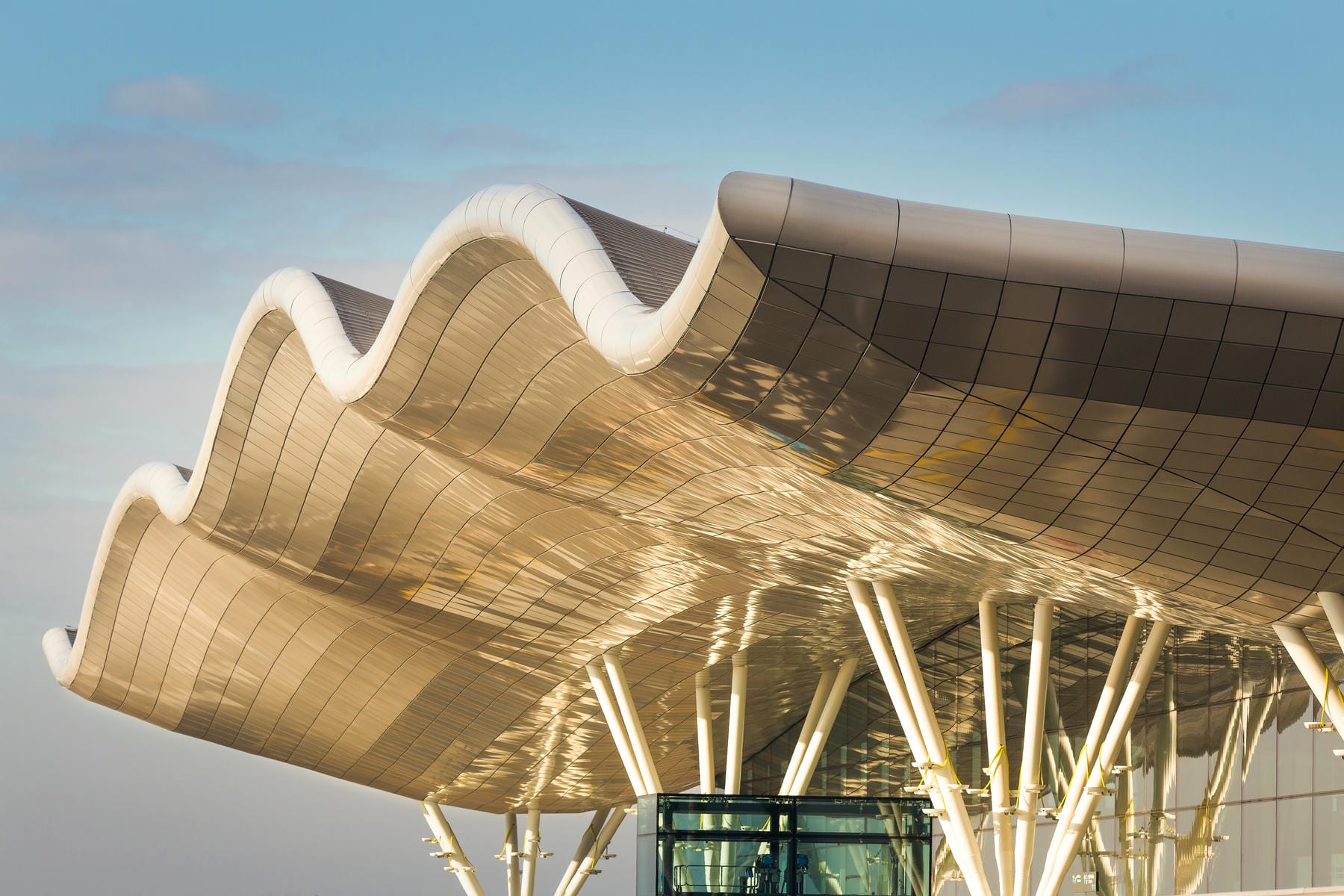

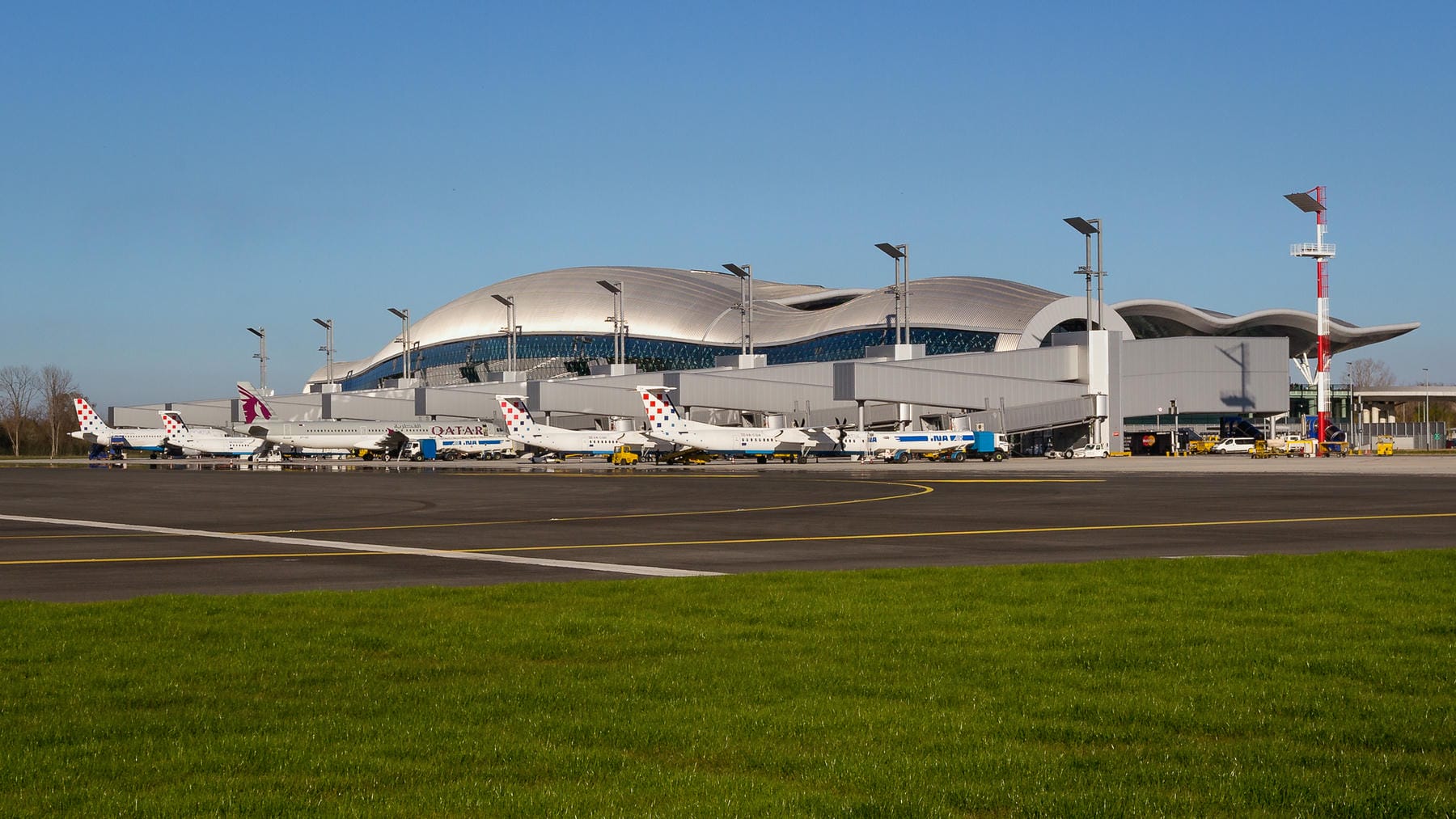

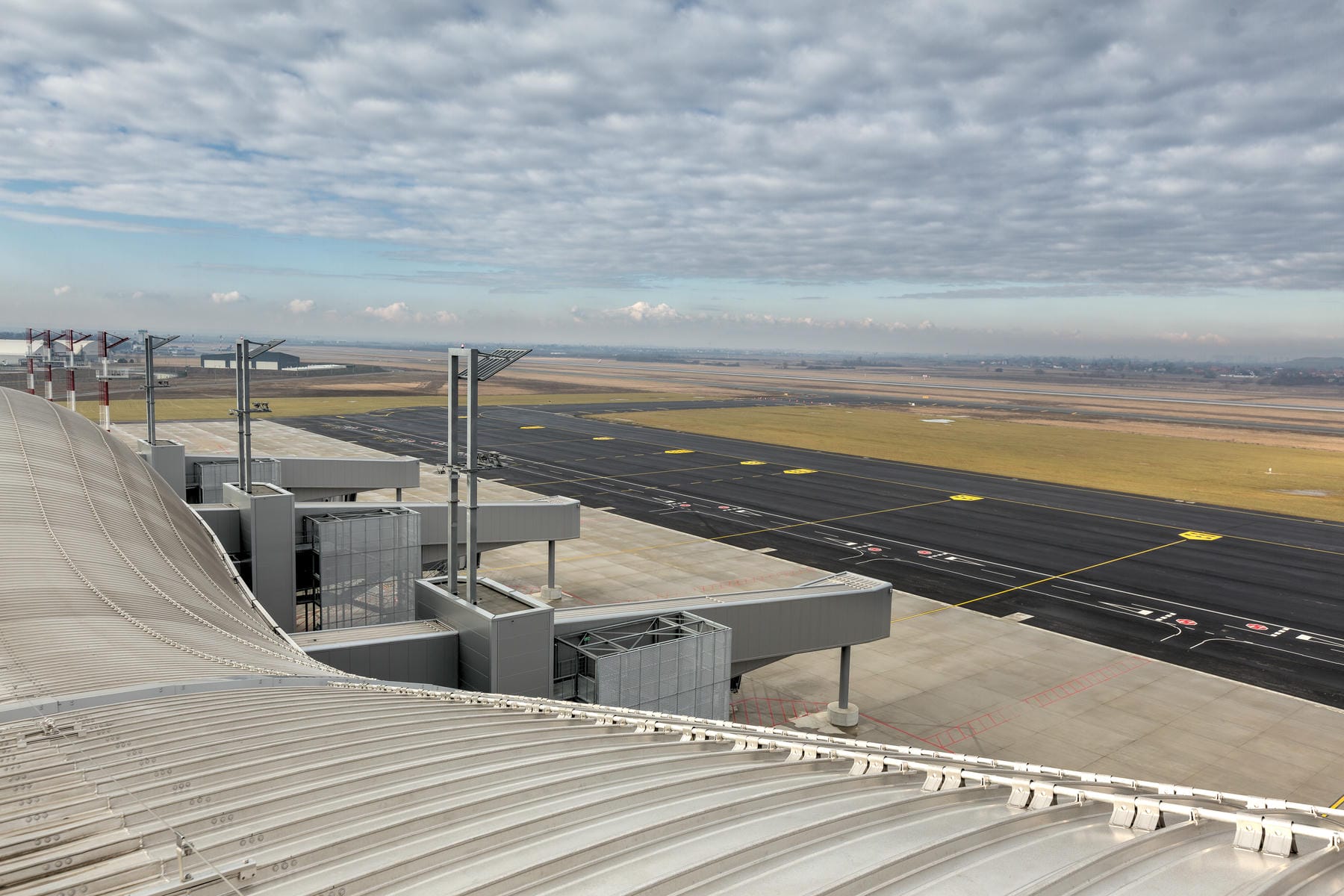

Veći smo izazov imali smo na objektu Zračna luka Franjo Tuđman u Zagrebu gdje su sve krovne površine, ali i većina zidova, zaobljene.
Prošlo je već 10 godina otkad je tamo ugrađen Geberit Pluvia sustav. Besprijekorno funkcionira, a da ga se i ne primjećuje u samom objektu.
