Savršeni mikroklimatski uvjeti za 5.000 eksponata u Hrvatskom prirodoslovnom muzeju
- Foto: Marko Radoš
Kako uvesti moderan, energetski učinkovit klimatizacijski sustav u građevinu staru više od 200 godina, koja je uz to zaštićen spomenik kulture, i pritom osigurati ugodan boravak svih korisnika u zgradi, i još važnije, optimalne razine temperature i relativne vlažnosti neophodne za dugoročnu zaštitu vrijednih muzejskih eksponata u izložbenim prostorima?
U projektu rekonstrukcije, konstrukcijske i cjelovite obnove te dogradnje palače Amadeo, sjedištu Hrvatskog prirodoslovnog muzeja, jedne od naših najvećih i najznačajnijih muzejskih institucija, tvrtka Samsung Electronics pokazala je svestranost i raznolikost svojih rješenja za klimatizaciju prostora različitih namjena, a koja su u obnovljenoj i moderniziranoj zgradi Muzeja, osim značajnih energetskih ušteda, osigurala stabilne mikroklimatske uvjete za očuvanje i izlaganje oko 5.000 izložaka novog stalnog postava.
Ključna uloga grijanja, hlađenja i klimatizacije u očuvanju muzejskih eksponata
U muzejskim prostorima uloga sustava grijanja, hlađenja i ventilacije ide dalje od stvaranja ugodnog ambijenta za rad muzejskih djelatnika i posjetiteljski obilazak postava. Ovi su sustavi ključni u reguliranju temperature, razine vlažnosti te kvalitete zraka, a čije fluktuacije u vrijednostima mogu imati devastirajući učinak na različite vrste eksponata.
"Do zagrebačkog i petrinjskog potresa u Hrvatskom prirodoslovnom muzeju nije postojao sustav koji bi regulirao i održavao mikroklimatske uvjete u stalnom postavu. Klimatski uvjeti tada su se kontrolirali isključivo gašenjem plinskog grijanja i povremenim provjetravanjem prostora", istaknula je muzejska savjetnica Hrvatskog prirodoslovnog muzeja, dr. sc. Iva Mihoci, voditeljica kustoskog tima u projektu.

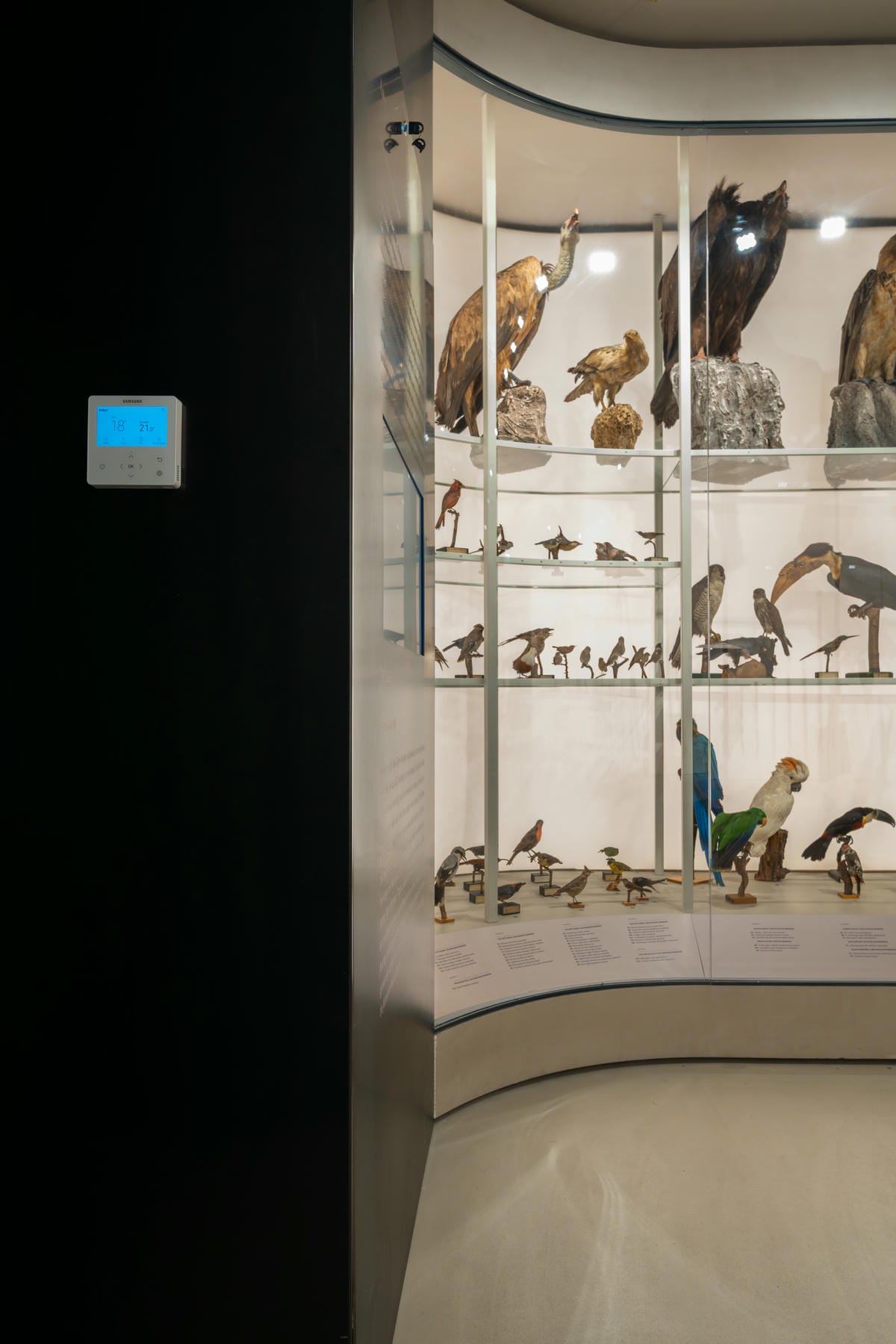

Rekonstrukcijom palače Amadeo uvedeni su suvremeni centralizirani sustavi za upravljanje temperaturom i relativnom vlažnošću zraka u svim izložbenim prostorima muzeja putem sustava ventilacije i klimatizacije zgrade.

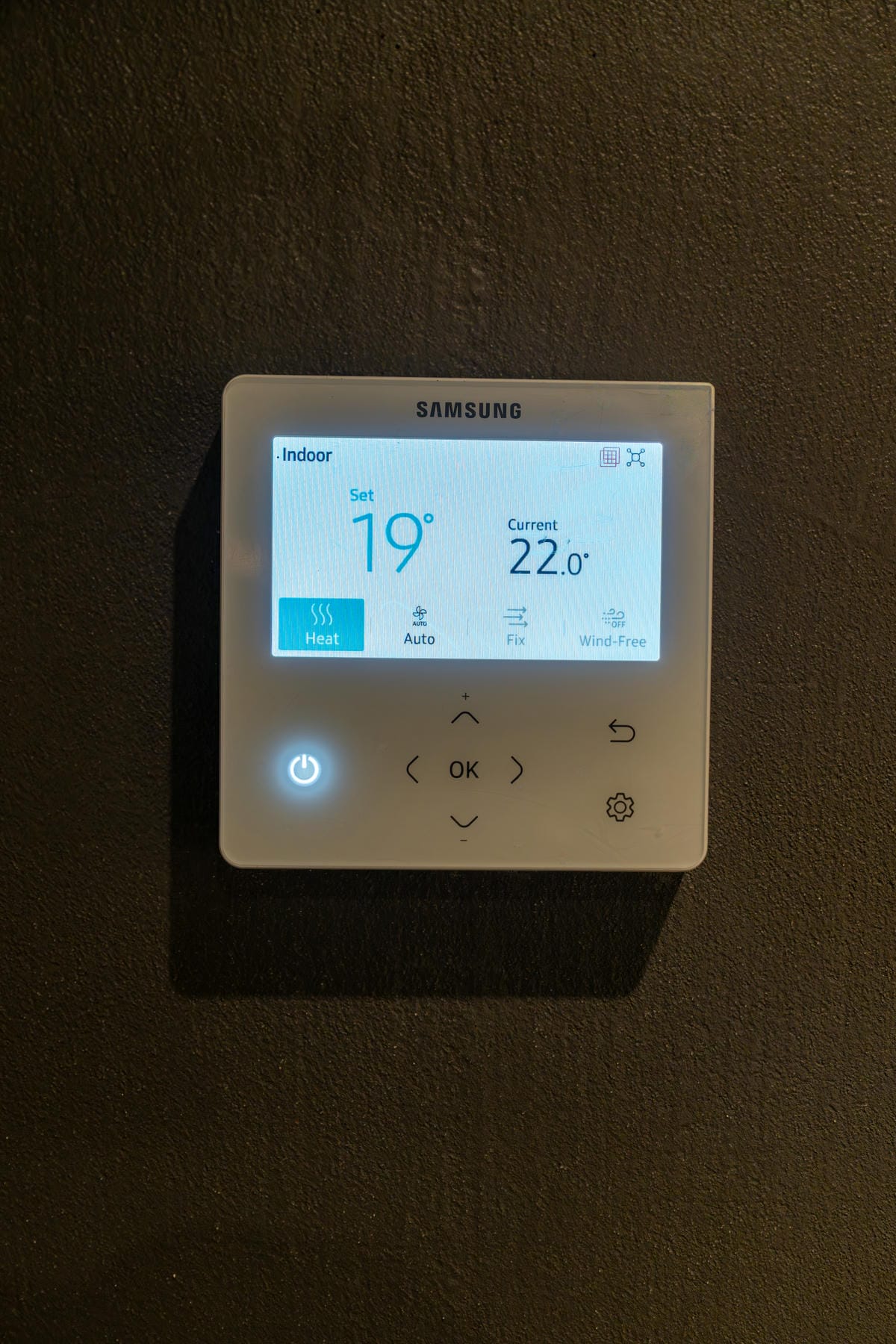

"Sustav je podešen tako da omogućuje autonomno upravljanje mikroklimom u svakoj prostoriji zgrade, čime se osiguravaju optimalni uvjeti za pojedine tipove muzejske građe", dodaje kustosica Mihoci.
Objašnjava nam kako su standardni uvjeti čuvanja građe precizno definirani prema vrsti materijala, pri čemu su, uz točne vrijednosti temperature i vlage, još važnije njihova stabilnost i minimalna odstupanja u zadanom vremenu.
Niska relativna vlažnost, primjerice, može uzrokovati oštećenja na određenim preparatima poput dermopreparata ili ljuštura mekušaca, gdje dolazi do pojave pukotina.

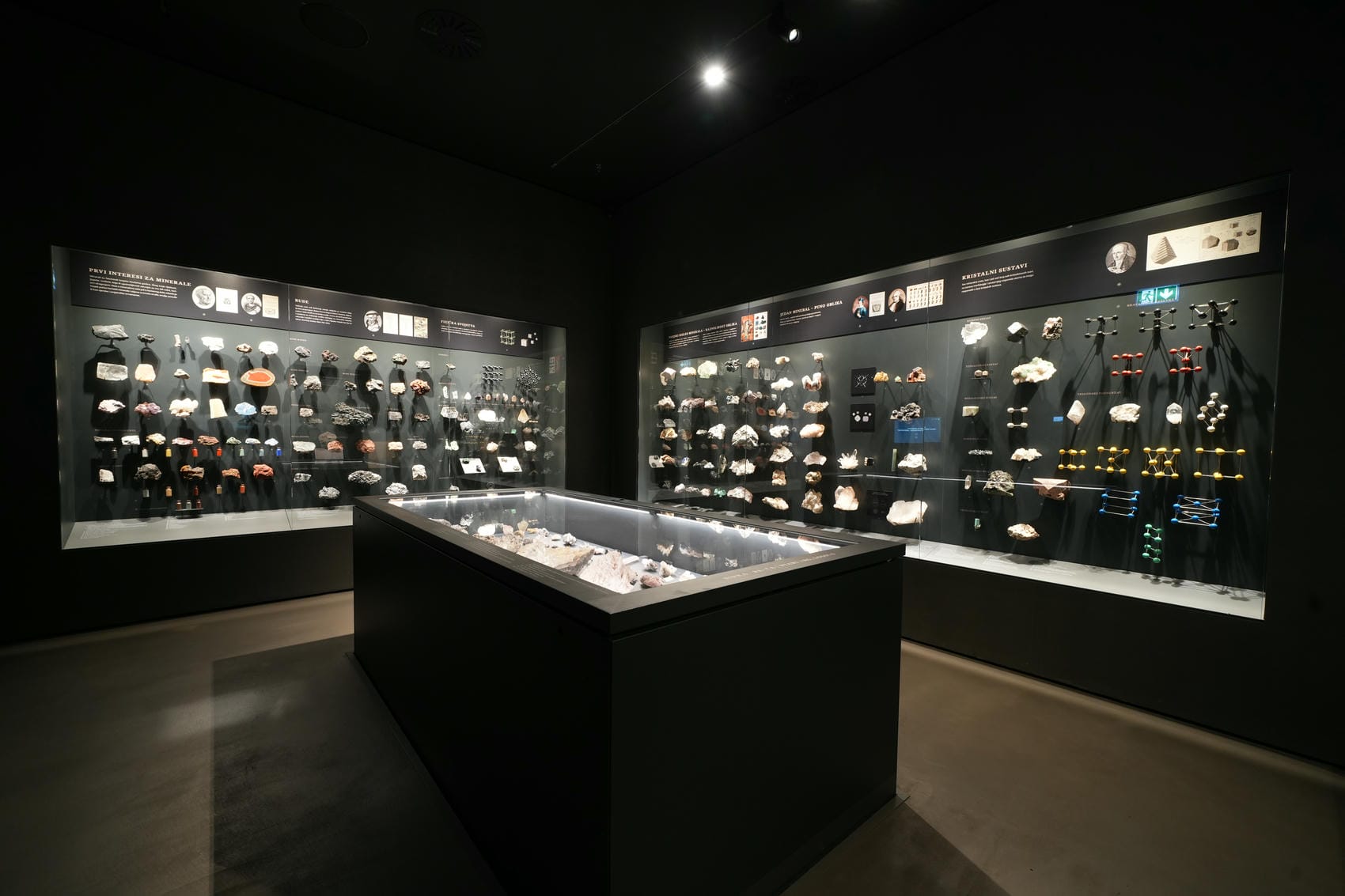

Dopuštena odstupanja temperature i relativne vlažnosti iznose ± 5 %, ovisno o vrsti građe. U izložbenim prostorima temperatura se održava u rasponu od 18 do 22°C, također ovisno o zahtjevima građe u izložbenom prostoru, dok relativna vlažnost ne smije prelaziti 50 %. Stabilnost uvjeta i ovdje je ključna, naglasila je muzejska savjetnica.
"U muzeju postoje i zasebne klimatizirane vitrine, primjerice one s mineralima poput sulfida ili minerala iz rudnika Trepča, a u kojima relativna vlažnost zraka ne smije prelaziti 30 %, a optimalna vrijednost iznosi oko 27 %", istaknula je Mihoci kao primjer.
U postojeće tkivo građevine pažljivo integrirani moderni sustavi instalacija
Projekt rekonstrukcije, konstrukcijske i cjelovite obnove te dogradnje palače Amadeo i izvedbe novog muzejskog postava potpisuju Radionica arhitekture i Vanja Ilić arhitektura. U razgovoru za naš portal, arhitektica Ilić osvrnula se na kompleksnost izvedbe termotehničkih i drugih instalacija u palači Amadeo koja datira s kraja 18. stoljeća.
"U povijesnu palaču, koja u vrijeme svoje izgradnje, naravno, nije bila predviđena za takve sustave jer oni tada nisu ni postojali, bilo je potrebno integrirati kompleksni sustav instalacija – termotehničkih, elektrotehničkih, protupožarnih sustava zaštite te ugradnje dizala. Suvremenu opremu trebalo je pažljivo ugraditi u postojeće tkivo građevine i to prema najvišim standardima, tako da ostane što manje vidljiva. U konačnici, upravo je taj iznimno zahtjevan i intenzivan dio posla, koji je zahtijevao koordinaciju brojnih struka, ostao najmanje uočljiv”, istaknula je za naš portal arhitektica Vanja Ilić.
Gdje smjestiti vanjske jedinice?
Inženjer tvrtke Samsung Electronics, Zvonimir Strapajević, upoznao nas je s najvećim izazovima u izvedbi klimatizacijskog sustava te s ključnim Samsung rješenjima kojima su odgovorili na različite projektne zahtjeve u različitim prostorima muzeja.
Prvi i glavni izazov ovog projekta, a što je vrlo čest slučaj kod obnova i adaptacija postojećih, pogotovo starih građevina, bio je pronalazak adekvatne pozicije za vanjske jedinice, istaknuo je Strapajević.
„Vanjske jedinice trebaju vanjski zrak za svoj rad i najčešće ćete ih vidjeti kako su smještene na krovu ili u podnožju objekta, međutim, ovdje ništa od toga nije bilo moguće. Ipak se radi o muzeju, koji je uz to okružen zgradama, a kako vanjske jedinice generiraju buku, nije dolazilo u obzir niti njihovo smještanje u podnožju objekta. A tu je i problem kosih krovova, čest slučaj kod starogradnji, gdje vanjske jedinice nije moguće postaviti na nekakve nosive elemente.“

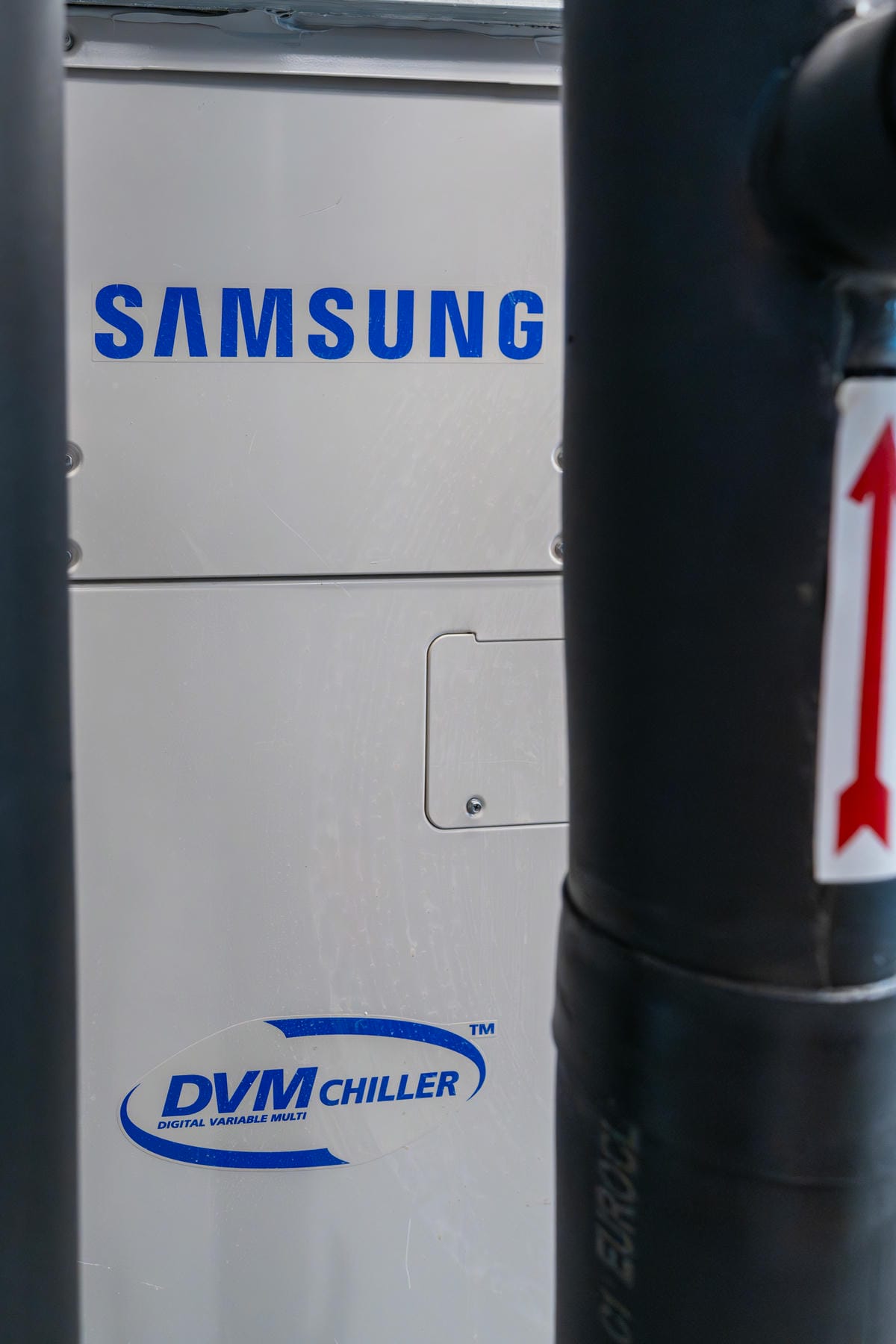

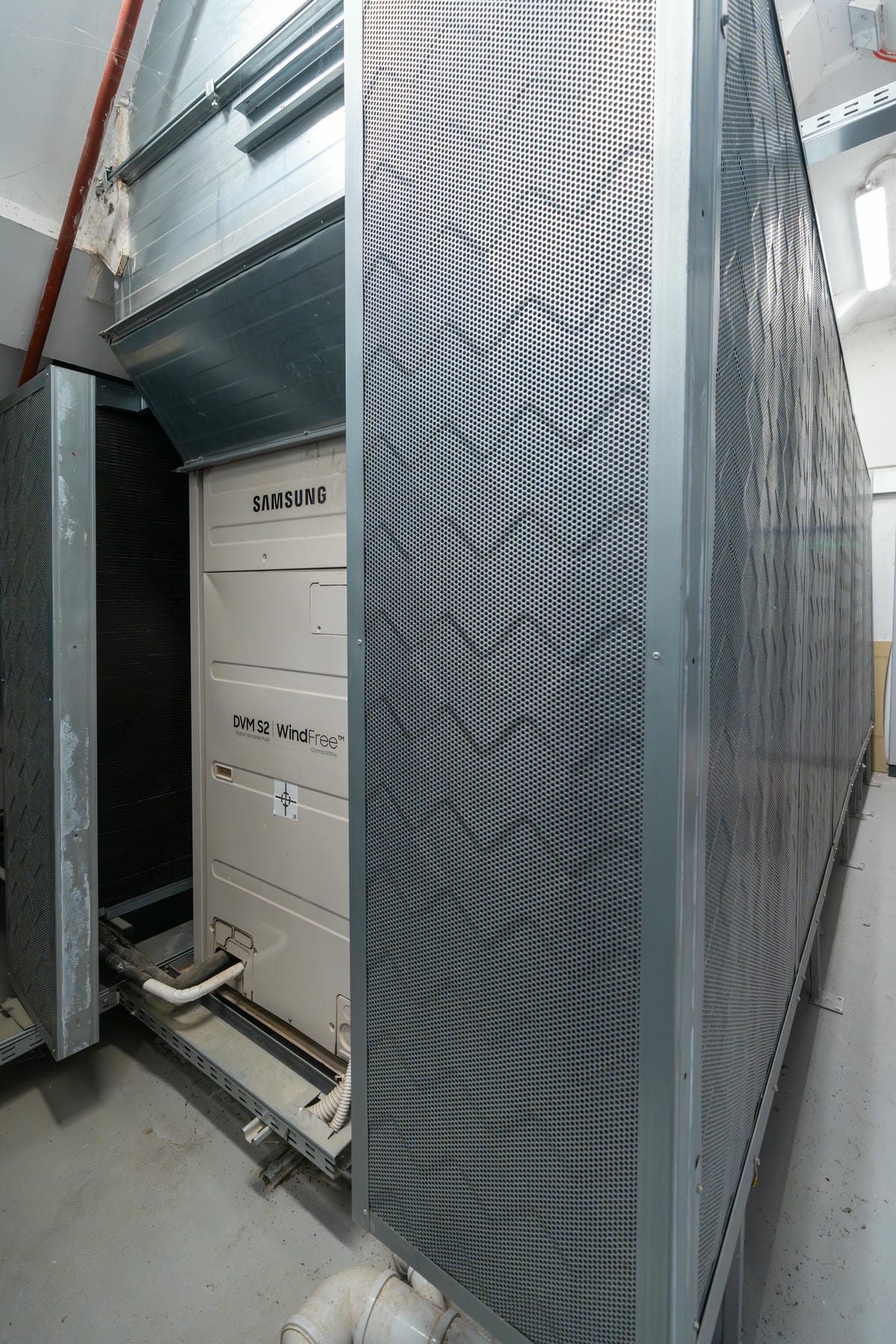

Kao rješenje, za smještaj vanjskih jedinica odabrana je zadnja etaža - potkrovlje.
„Radi se o jednom odličnom i specifičnom rješenju jer obično u praksi ne možete vidjeti vanjske jedinice unutar nekog prostora. One trebaju okolišni zrak za rad, a ovdje je njegov dovod riješen kanalima. Mislim da je ova priča o smještanju vanjskih jedinica u potkrovlje jako zanimljiva sa strojarske strane, a koja isto tako pokazuje da Samsung može osigurati rješenja za energetski efikasno grijanje i hlađenje i u projektima renovacije objekata starih više od 200 godina, s postojećom konstrukcijom koja se ne može mijenjati.“
Multidisciplinarno grijanje i hlađenje objekta
Uvođenje multidisciplinarnog načina grijanja i hlađenja palače predstavljalo je još jedan velik izazov u strojarskom dijelu projekta.
„Dio jedinica dobavlja energiju tako da radna tvar kola unutar samih cijevi, odnosno grijanje i hlađenje se vrši freonskim vodom, no na jednu klima komoru se spojilo vodeno grijanje i hlađenje, odnosno priprema energije za objekt je po pitanju ventilacije vršena vodenom vezom. Obično vam se grijanje i hlađenje u objektima svodi samo na freonski ili samo vodeni vod, a ovdje imamo kombinaciju, što je strojarsku izvedbu učinilo dodatno izazovnom, a Hrvatski prirodoslovni muzej primjerom unikatnog objekta po tom pitanju“, osvrnuo se Strapajević.
Nestandardna izvedba inastalacija
Konfiguracija same građevine diktirala je nestandardnu izvedbu instalacija.
„Cijevi se najčešće provlače pod stropom, no ovdje smo određene dijelove morali provući po podu. U fazi građenja, preko cijevi se stavila posebna durabilna kanalica kako bi se po njima moglo gaziti te je na određenom dijelu poda postavljen revizijski poklopac za lakši pristup instalacijama u budućnosti“, rekao nam je inženjer.
Samsung kanalne jedinice: diskretno održavanje mikroklime u izložbenim prostorima

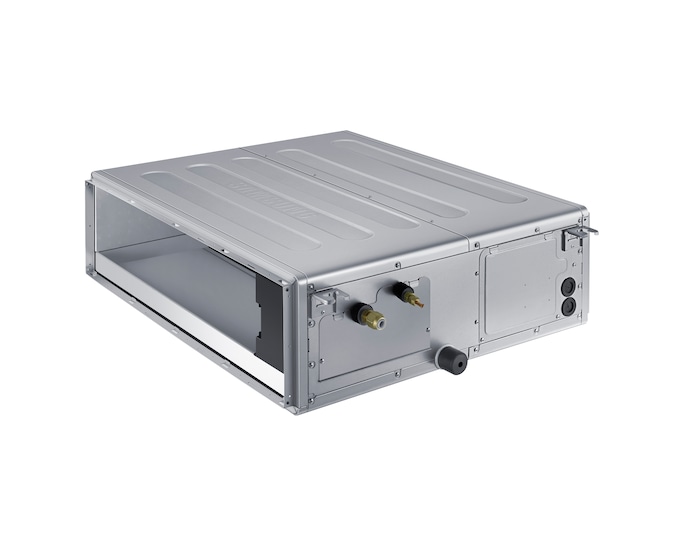

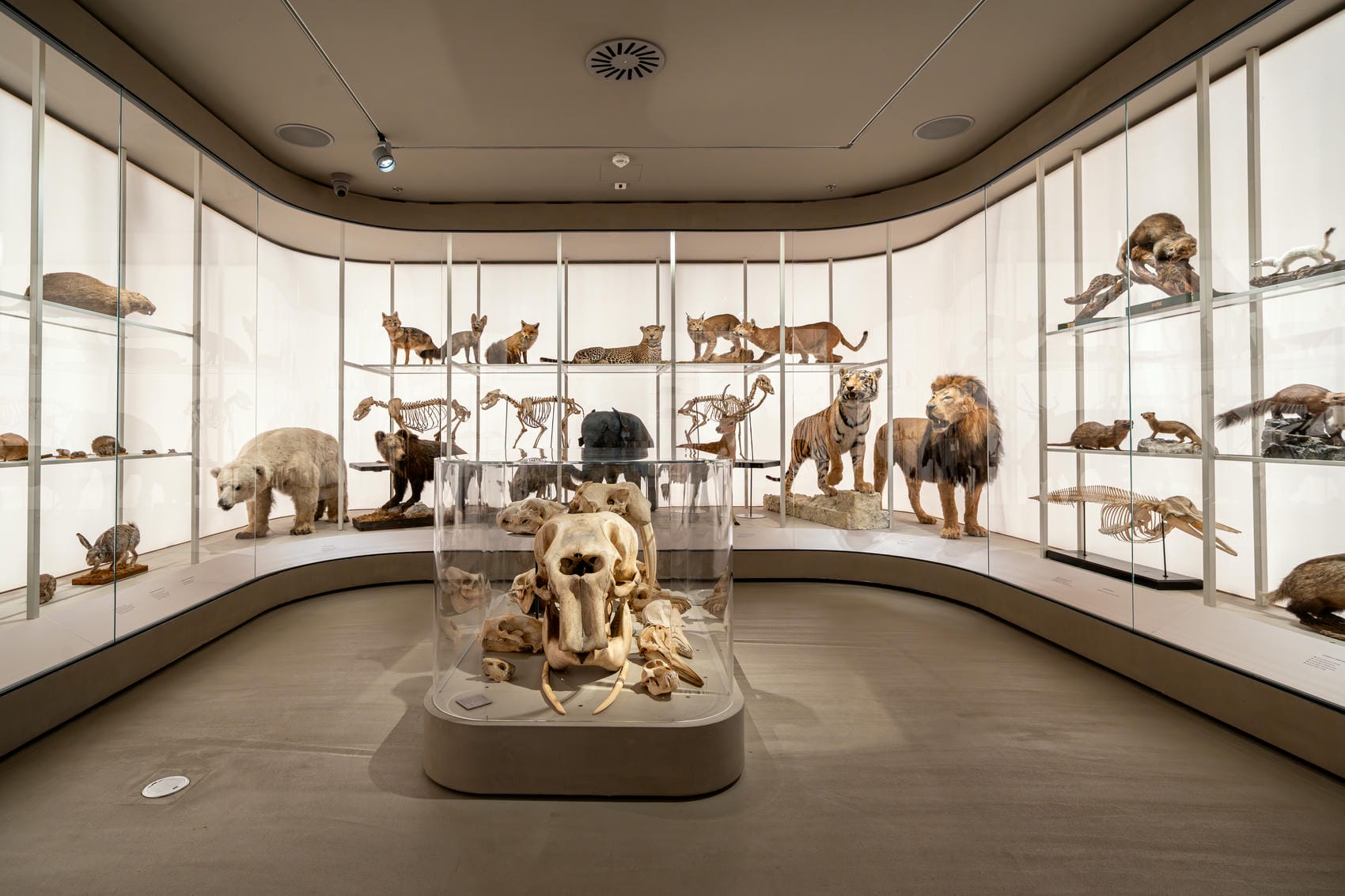

Unutar izložbenih prostora, diskretno skrivene pod stropom (vidljive su samo rešetke), nalaze se Samsung kanalne jedinice koje s ventilacijom održavaju mikroklimu stalnog postava.

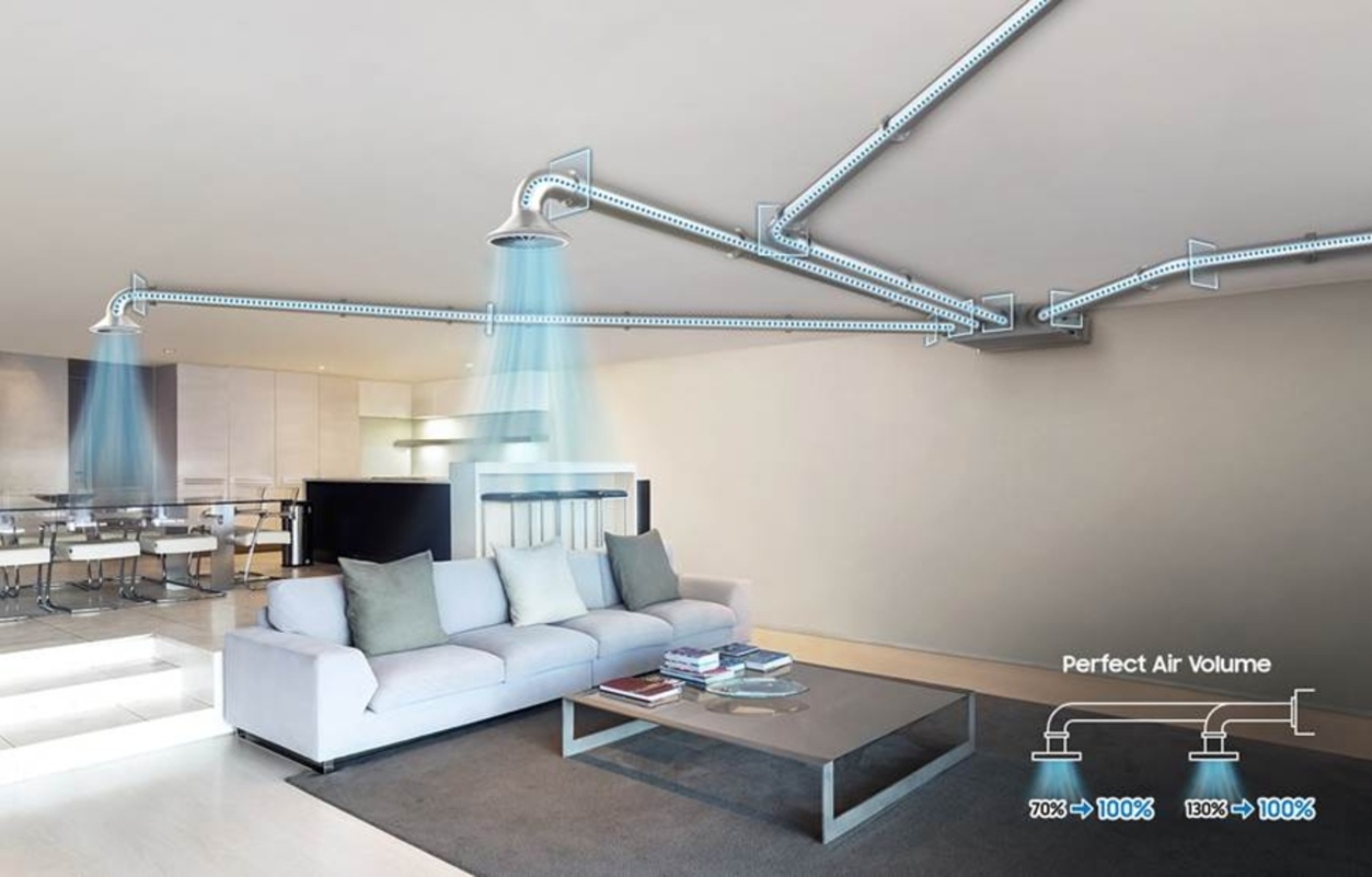

„Kanalni klima uređaji koriste se za prostore sa spuštenim stropom, odnosno tamo gdje visina dozvoljava njegovo spuštanje. Dolaze u obliku kutije koja unutar sebe ima izmjenjivač i ventilator. S jedne strane se uvlači zrak, koji prolazi kroz izmjenjivač, a s druge strane izbacuje topli ili hladni zrak, ovisno o dobu godine. Na kanalne jedinice spajaju se kanali koji se onda razvode po prostoru što osigurava ravnomjernu distribuciju temperature u prostoru. To je ujedno i njihova najveća prednost u odnosu na parapetne ili zidne klima uređaje koji griju ili hlade puno kvalitetnije što ste im bliže.”
Samsung zidni klima uređaji WindFree: bez propuha u uredskim prostorima

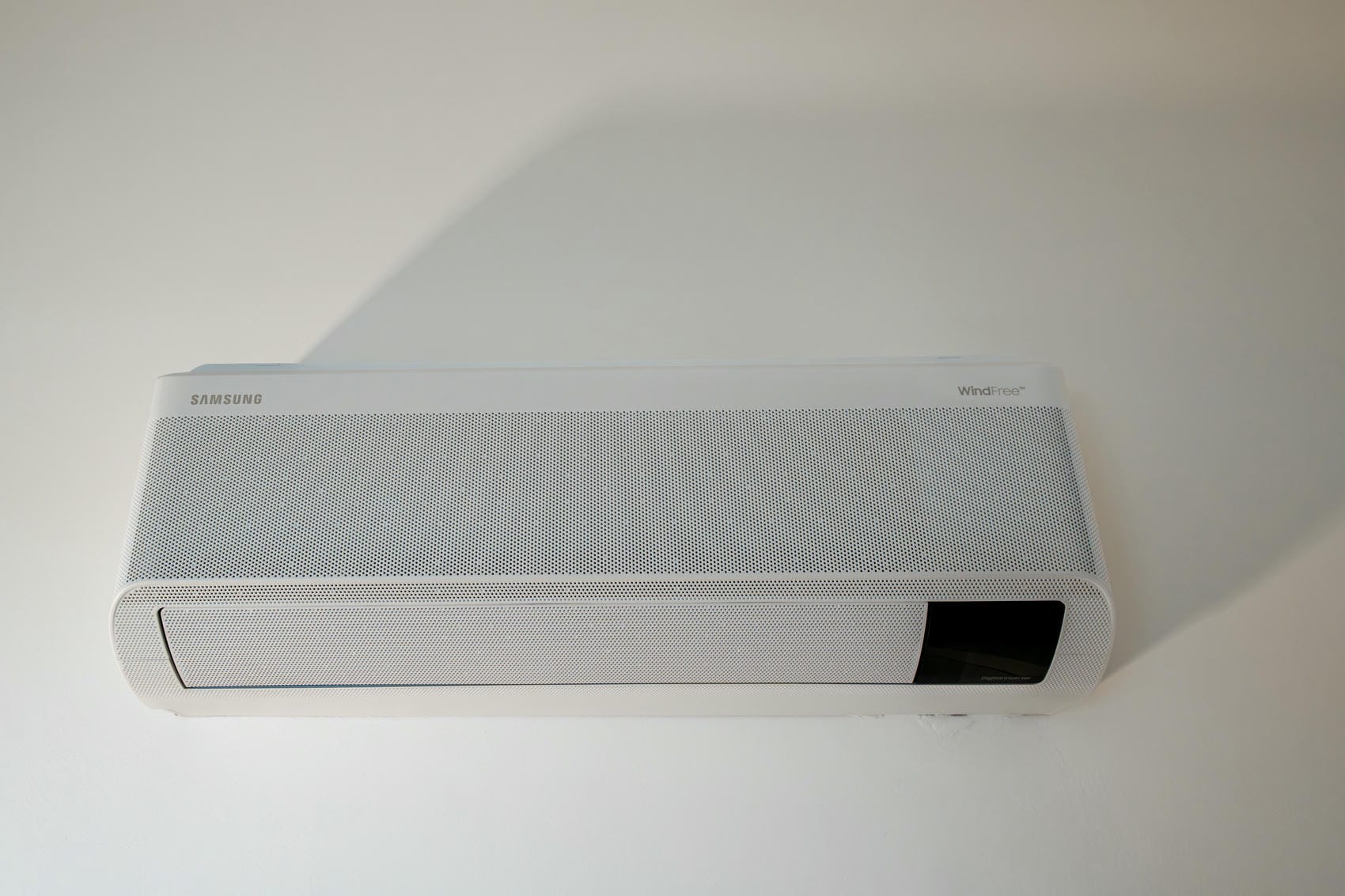

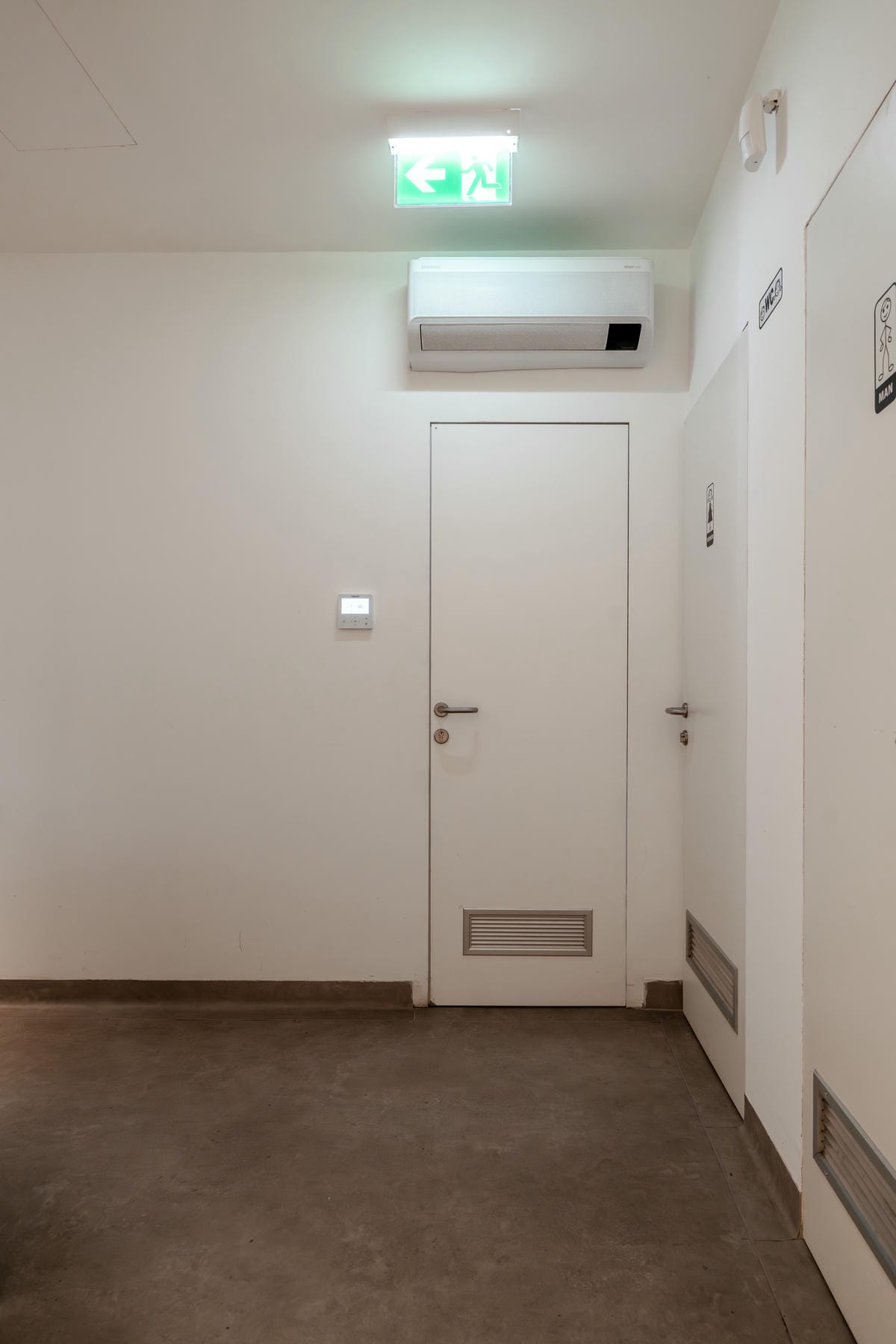

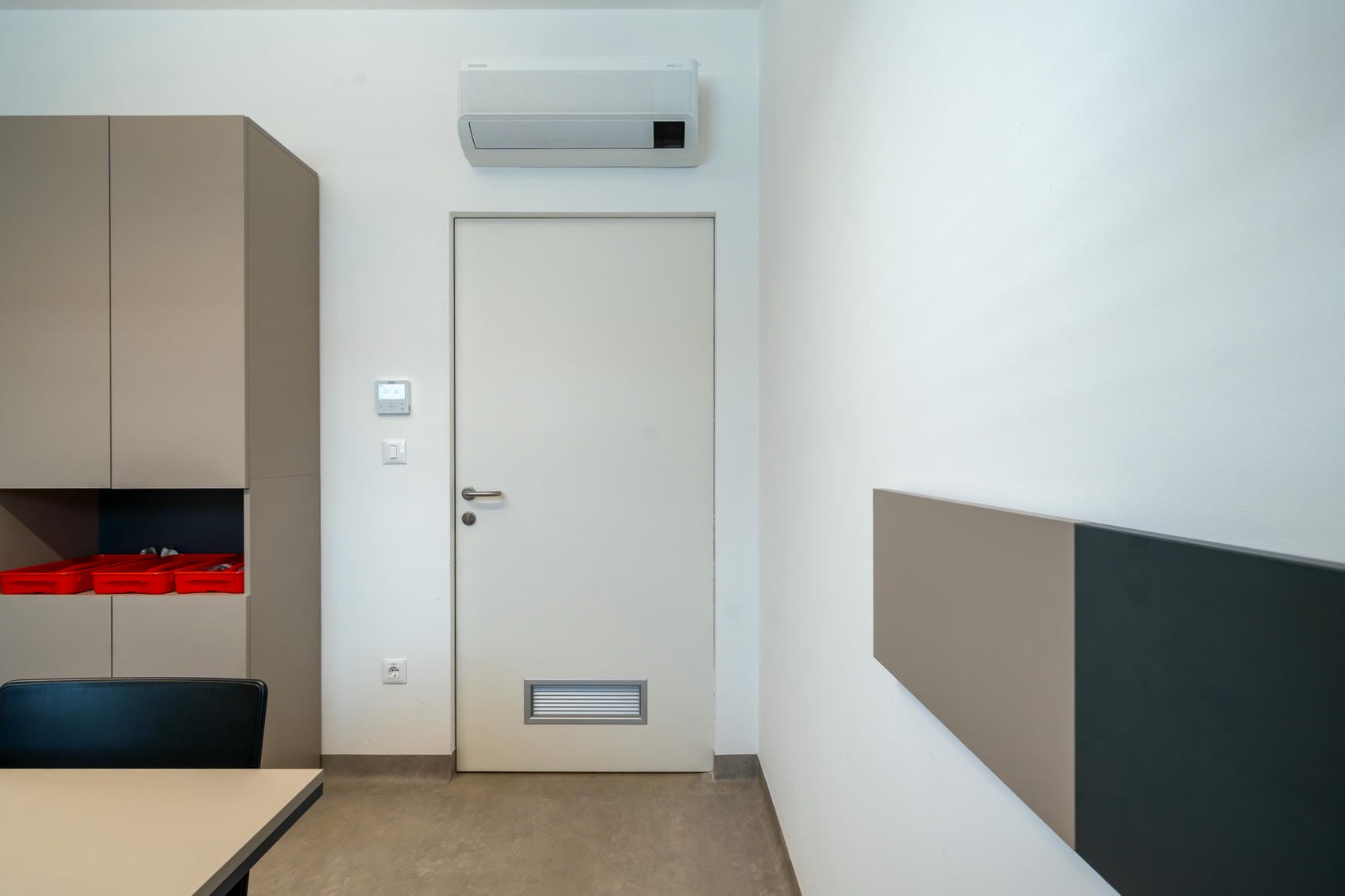

Za ugodan boravak muzejskih djelatnika u uredskim prostorima brinu se Samsung zidne jedinice iz serije WindFree.
„Kako se radi o prostoru gdje nije postojala dovoljna visina stropa potrebna za ugradnju kanalne jedinice, a trebalo je zadovoljiti određene projektne zahtjeve, koristila se naša jedinica WindFree. Ova inovativna Samsung tehnologija sadrži naprednu strukturu protoka zraka za njegovo blago i ravnomjerno raspršivanje kroz tisuće mikro rupica, bez stvaranja neugodnog osjećaja propuha kakav se obično javlja u klimatiziranim prostorima.“
Samsung parapetni klima uređaji: skriveni ventilokonvektori za nenarušenu estetiku prostora

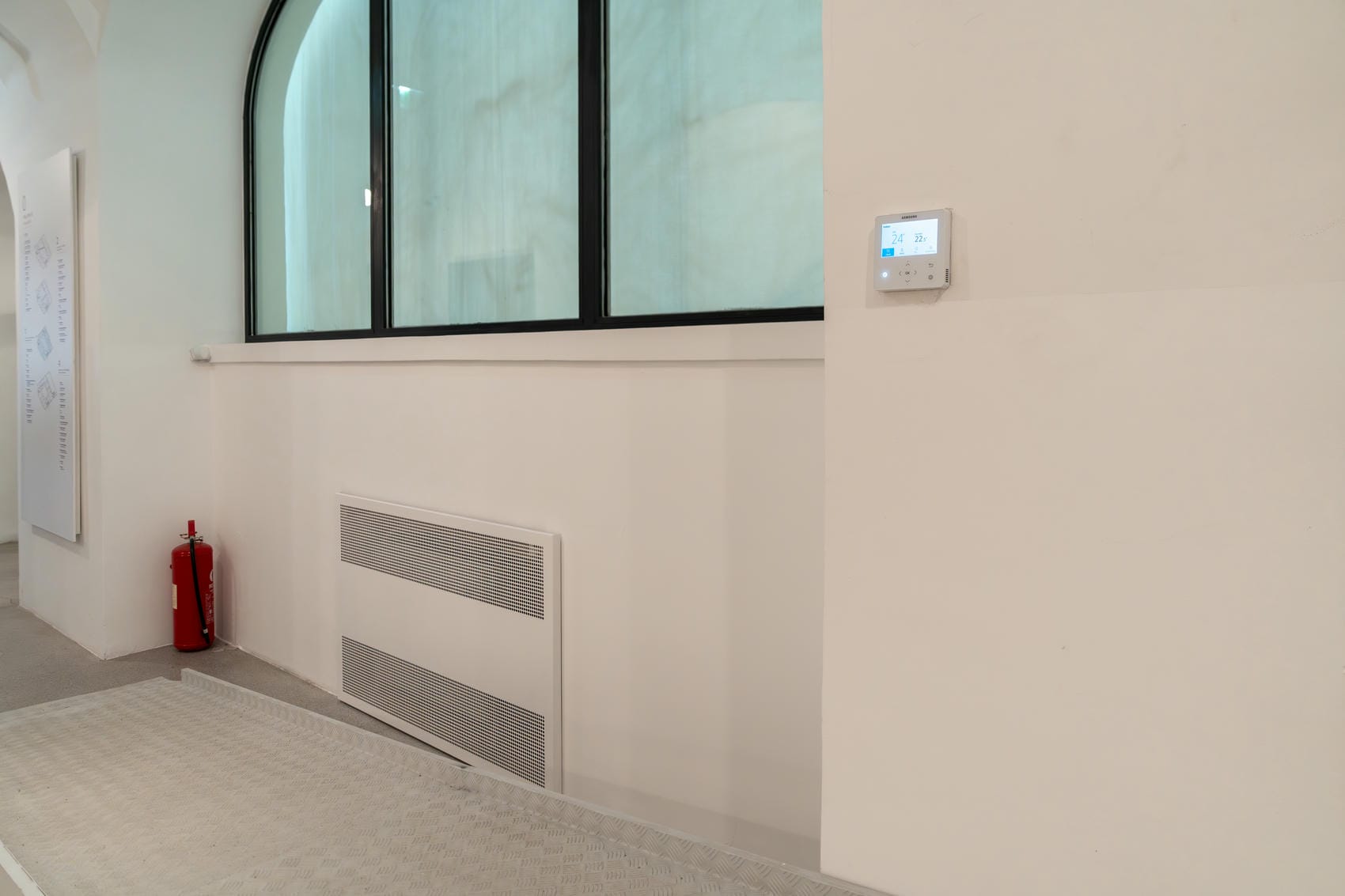

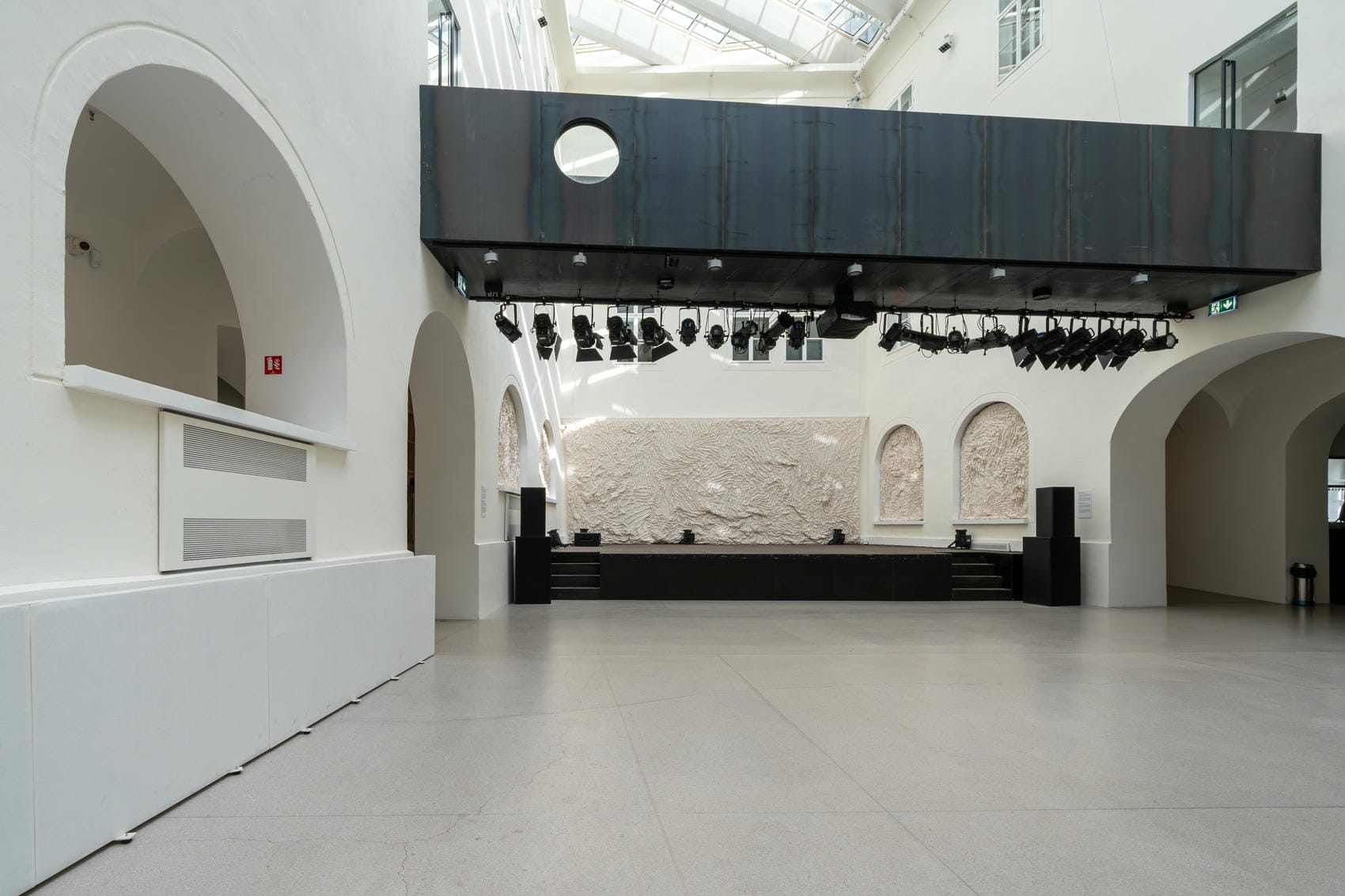

Unutarnje Samsung parapetne jedinice skrivene su iza bijelih nenametljivih i elegantnih profila kako se ne bi narušila estetika i uniformiranost prostora. Kako su instalirane unutar građevinske konstrukcije, imaju puno tiši način rada u odnosnu na one „nadžbukne”.

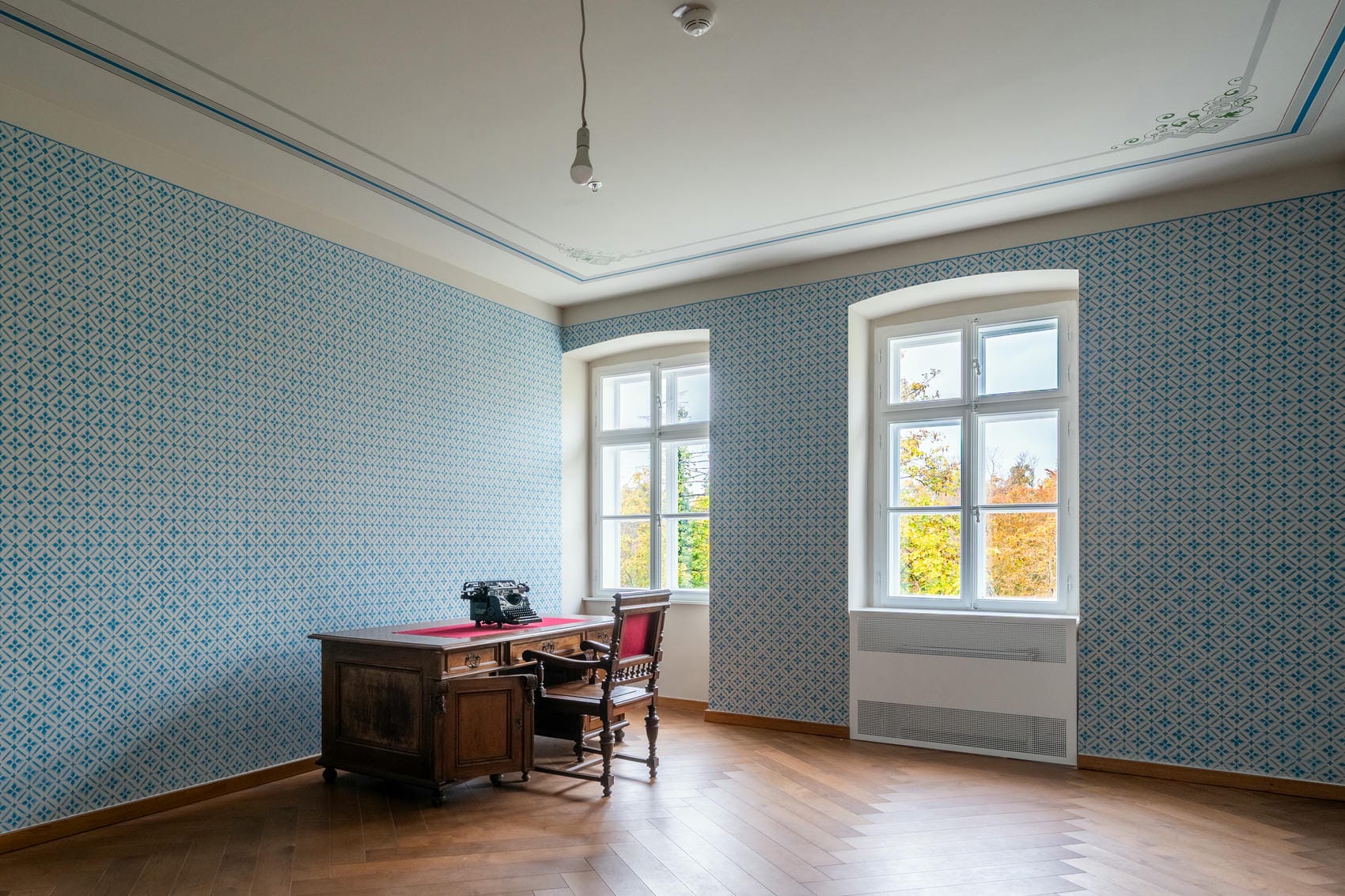

„Parapetne jedinice postavljaju se na pozicijama gdje se obično stavljaju standardi radijatori, obično ispod prozora, samo što je ovdje riječ o ventilokonvektorima koji ispuhuju topli, odnosno hladni zrak“, objašnjava naš sugovornik.
Pametan način rada za dodatne značajne energetske uštede
Osim što se potrošnja radne tvari prilagođava potrebnom kapacitetu grijanja i hlađenja (kada je potrebno više energije, koristi se više radne tvari i obrnuto), vanjske i unutarnje Samsung jedinice imaju pametan način rada koji omogućava pravovremenost njihovog paljenja i gašenja, što će Muzeju donijeti dodatne energetske uštede .
„Ovaj AI način rada prepoznaje kako se sustav kroz vrijeme ponaša te sukladno tome prilagođava njegov način rada, odnosno pripriprema potrebnu energiju bez rasipanja investitorovog novca, u usporedbi s primjerice nekim konvencionalnim objektima gdje se ta energija pali – gasi, troši bez kontrole.”
Važnost timskog rada
„Ovakav jedan projekt ne bi bio moguć bez pažljivo koordinirane suradnje s arhitektima, posebno projektantima strojarstva i elektrotehnike, građevinarima i vodstvom muzeja. Od multidisciplinarnosti same klimatizacije do provlačenje cijevi, uvođenje klimatizacijskog sustava iziskivalo je dobar timski rad svih uključenih, a koji je na kraju rezultirao jednim prekrasnim objektom kakav je upravo Hrvatski prirodoslovni muzej“, istaknuo je zaključno Zvonimir Strapajević ispred tvrtke Samsung Electronics.
Sadržaj nastao u suradnji sa Samusung Electronics
Hrvatski prirodoslovni muzej - projekt termotehničkih instalacija grijanja, hlađenja, ventilacije
Samsung klimatizacijski sustav: vanjske jedinice, kanalni klima uređaji, zidni klima uređaji s WindFree™ tehnologijom, parapetni klima uređaji
