Pouzdana ACO rješenja za prvi Hyatt hotel u Hrvatskoj
- Foto: Ivan Čorić

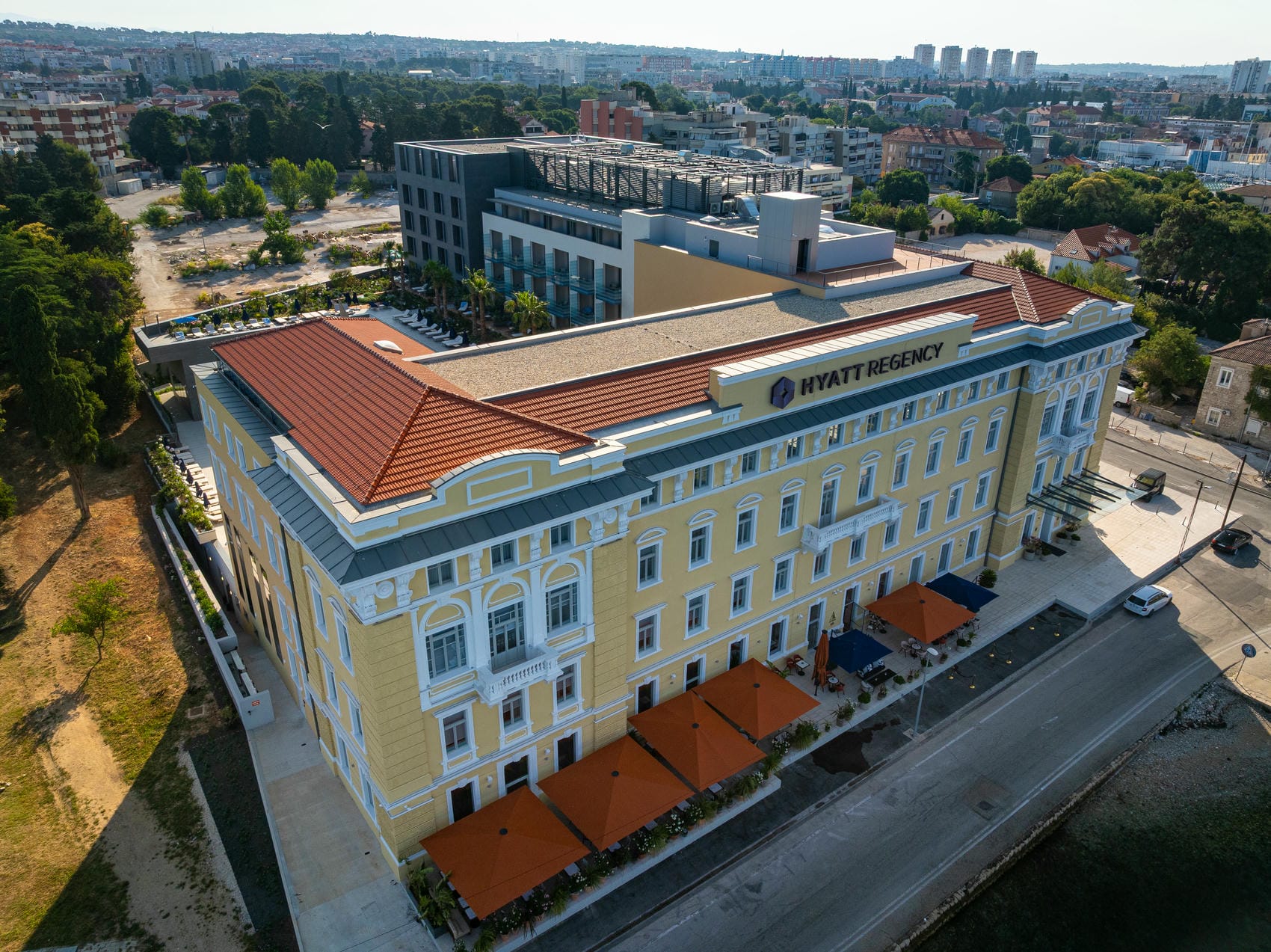

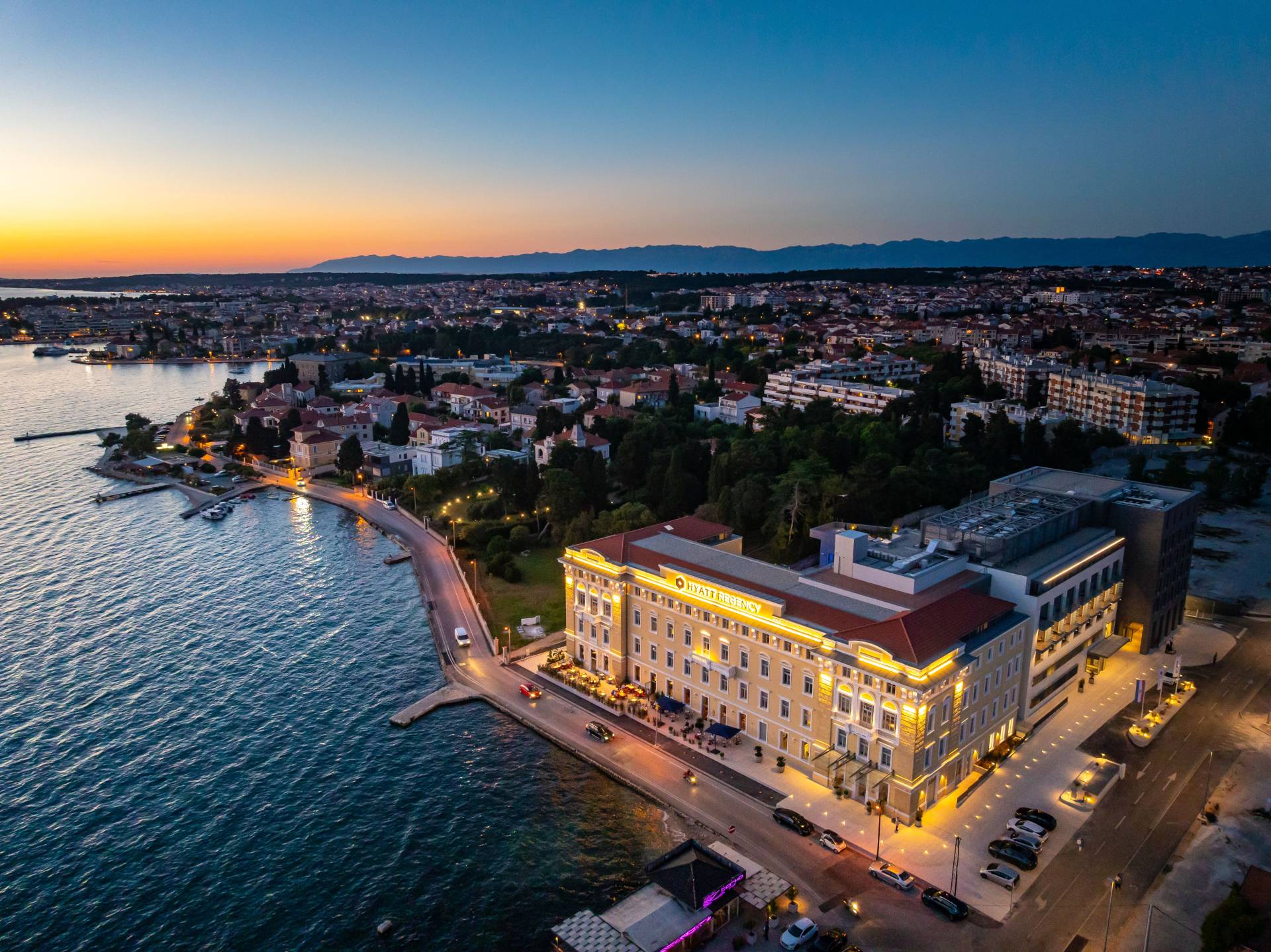

Otvaranjem Hyatt Regency Zadar hotela, prvog Hyatt hotela u Hrvatskoj, Donatov grad pozicionirao se kao turistička destinacija visoke kvalitete i luksuznog doživljaja.
Prvi zadarski hotel s pet zvjezdica spoj je revitalizirane palače obitelji Luxardo, poznate i kao bivša tvornica pića i likera Maraska te moderne nadogradnje. Nastao je prema idejnom rješenju renomiranog europskog arhitekta Borisa Podrecce, uz značajan doprinos domaćih snaga - projektanata zadarskog ureda D&Z u daljnjoj razradi arhitektonskog projekta.
Glavni projektant, Roko Košta, istaknuo je za egradnju kako „projekt Hyatt Regency Zadar nosi posebnu težinu jer se ne radi samo o novoj hotelskoj investiciji, već o revitalizaciji prostora sa snažnim značenjem u kolektivnoj memoriji Zadrana".
ACO: rješenja odvodnje koje prate najviše funkcionalne i estetske zahtjeve
Na 20.250 m² ukupne bruto razvijene površine, interijer i eksterijer zadarskog Hyatta pružaju cjelovit doživljaj sofisticiranog luksuza nadahnutog baštinom i mediteranskim okruženjem.
Pomno osmišljeni hotelski sadržaji, dostupni ne samo gostima hotela, već i lokalnom stanovništvu, obuhvaćaju 133 smještajne jedinice, četiri distinktivna ugostiteljska prostora, wellness i spa zonu te kongresni centar s nekoliko višenamjenskih dvorana.
Za siguran i ugodan boravak u svakom dijelu hotelu, primijenjena tehnička rješenja na Hyattu morala su, uz beskompromisnu kvalitetu i funkcionalnost, zadovoljiti i visoke estetske kriterije jednog luksuznog objekta koji diže hotelski standard.
Projekt izvedbe odvodnje oborinskih i otpadnih voda ispratio je sve te postavljene zahtjeve implementacijom ACO rješenja u interijeru i okolišu hotelskog kompleksa.
ACO kvaliteta i Kamgrad izvedba: dobitna kombinacija za luksuzne hotele
ACO stručni tim u Hrvatskoj iza sebe ima nekoliko desetaka uspješno izgrađenih turističkih objekata visoke kategorije na obali i u unutrašnjosti: od hotela Marriott u Splitu, hotela View Postira na Braču, preko Valamar Tirena hotela u Dubrovniku pa sve do hotela Materra u Čepinu.
Inženjer građevinarstva Ivan Mijić iz ACO tehničke podrške pratio je projekt Hyatt od projektiranja sustava odvodnje do ugradnje njihovih proizvoda te ima samo riječi hvale za investitorov odabir najkvalitetnijih rješenja i stručnu izvedbu odvodnje od strane izvođača radova - Kamgrada i njihovih kooperanata iz tvrtke Instalater d.o.o. iz Ivankova.
„Pohvalio bih Kamgrad kao glavnog izvođača radova ne samo zbog visoke razine ugradnje naših odvodnih rješenja, već i kao pouzdanog partnera s kojim smo uspješno realizirali i nastavljamo realizirati brojne projekte, kao što je aktualni hotel Marjan u Splitu. Izvode dosta zahtjevne, kompleksne i teške objekte, među kojima je bio i Hyatt, a za koje traže pouzdana i kvalitetna rješenja. Zahvalni smo što su prepoznali ACO kao svog partnera i dobavljača koji im može ponuditi upravo takva rješenja za oborinske i otpadne vode“, rekao je Mijić.
U nastavku teksta s našim smo se sugovornikom osvrnuli na glavne značajke i prednosti ACO proizvoda ugrađenih na zadarskom Hyattu.
ACO Qmax kanal – vizualno neupadljiv, moćna hidraulika, upotrebljiv na svim prometnim površinama
Hidrološki ekstremi jedna su od posljedica klimatskih promjena kojima svjedočimo posljednjih godina. U uvjetima sve učestalijih intenzivnih padalina, rješenja površinske odvodnje moraju biti kapacitirana za prihvat velikih količina oborina u kratkom vremenskom roku, što može predstavljati popriličan izazov kada se radi o velikim slivnim površinama kao što je pristupna cesta hotela Hyatt.

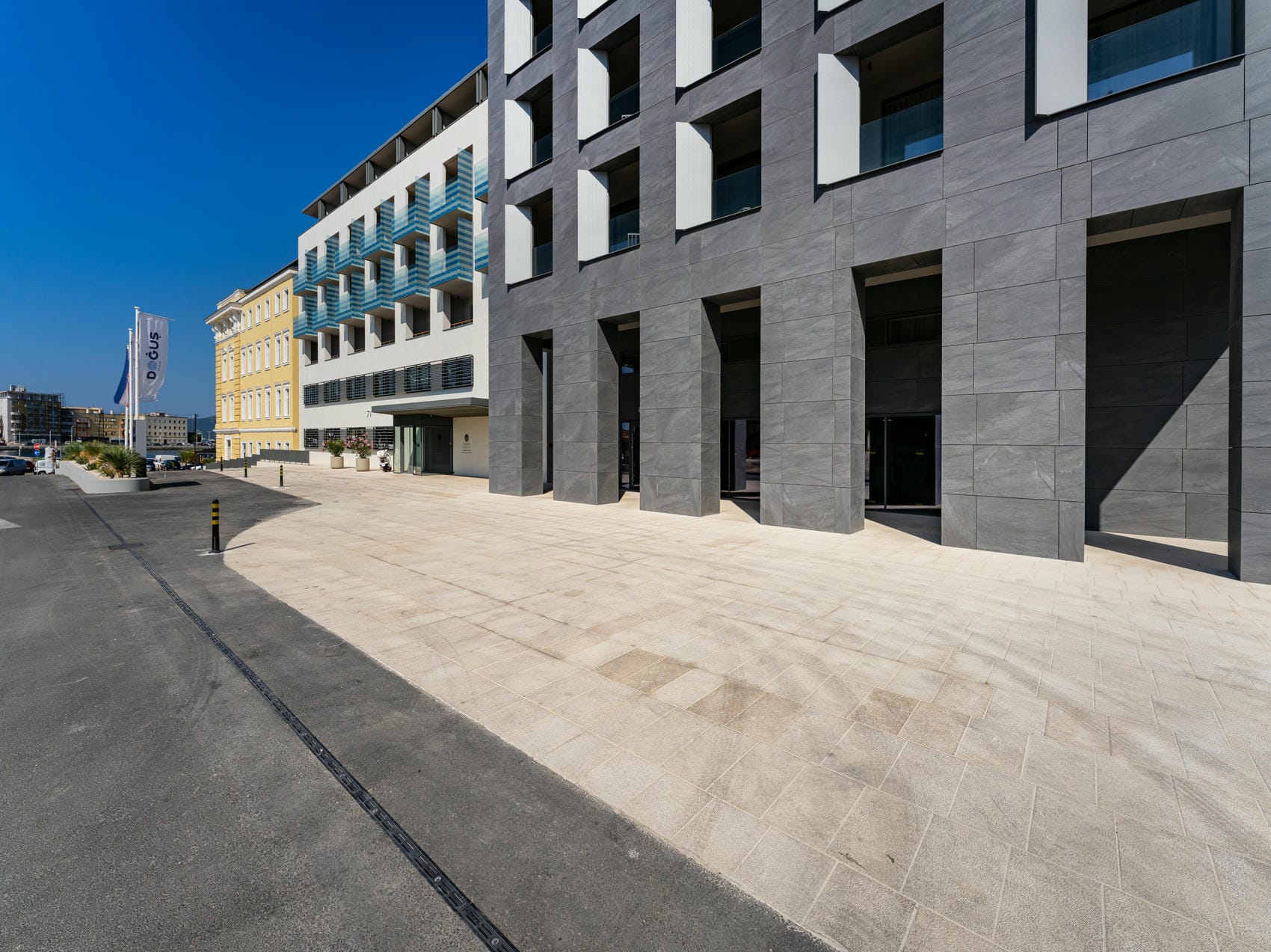

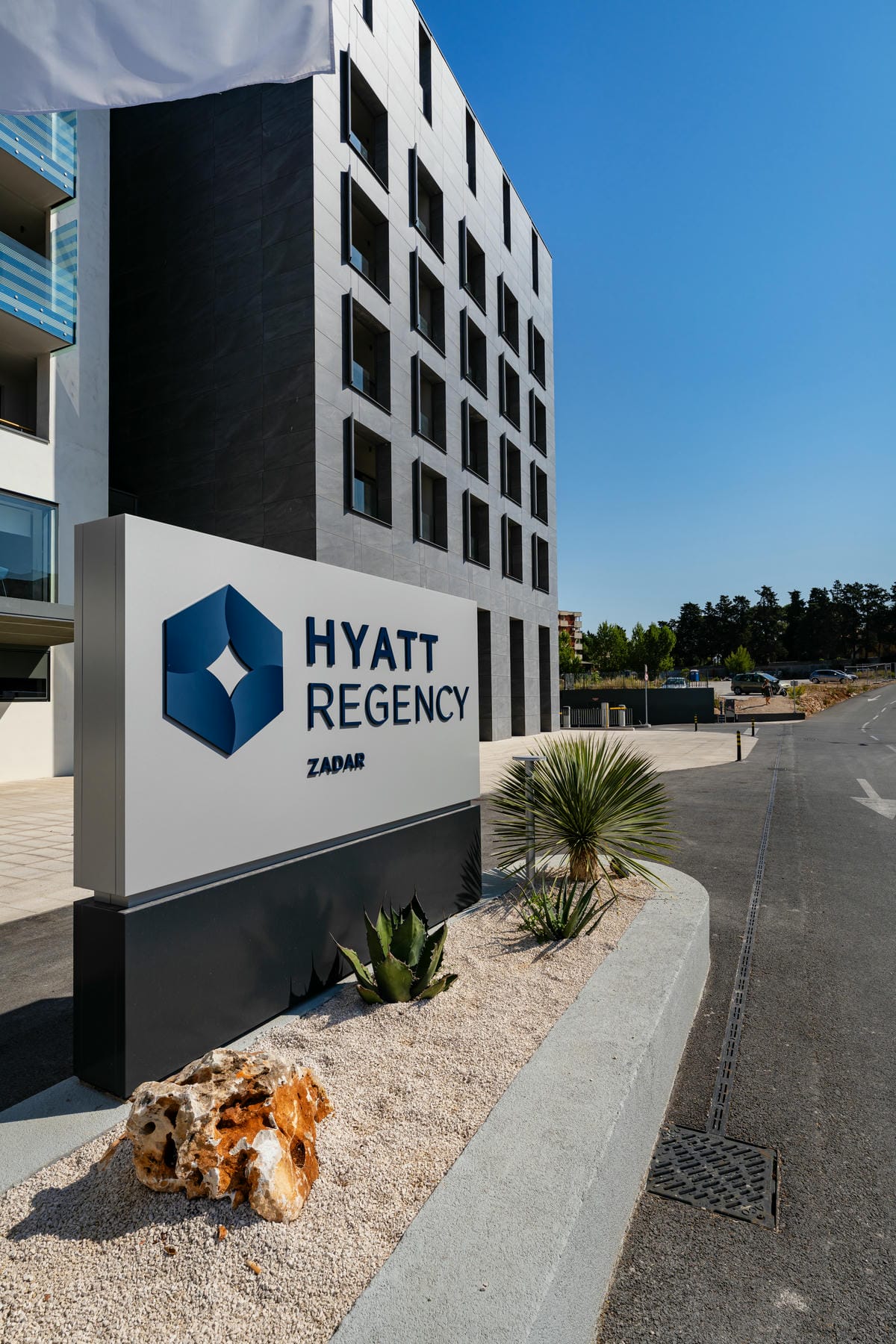

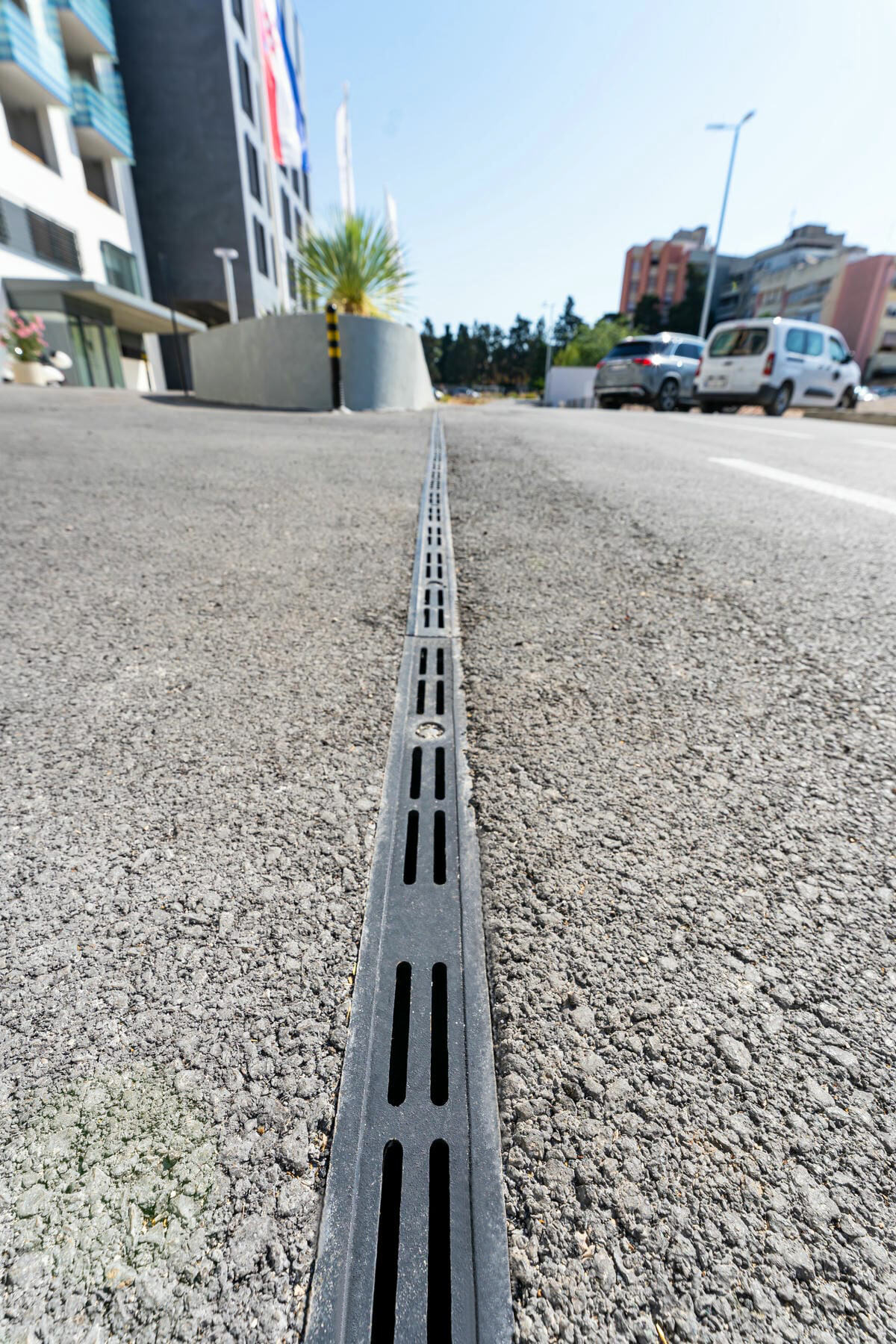

Prikupljanje oborinskih voda u ovom je slučaju riješeno ACO Qmax kanalom, što za jedan hotelski objekt predstavlja zanimljiv i netipičan izbor rješenja.
Otkako ga je prije nekoliko godina osmislila i patentirala britanska podružnica ACO Technologies plc, zahvaljujući svojim posebnim karakteristikama postao je sastavni dio modernih i održivih projekata upravljanja površinskim vodama. Radi se o najnaprednijem sustavu linijske odvodnje koji se odlikuje velikim rasponom vizualno neupadljivih slivnih profila, primjenjivim u bilo kojem razredu opterećenja, moćnim hidrauličkim kapacitetom za besprijekornu odvodnju čak i za vrijeme velikih oborina, te mogućnošću ugradnje na svim prometnim površinama - od pješačkih zona do zračnih luka. U Hrvatskoj je ugrađivan u luci Gaženica, na splitskoj rivi i nekoliko zračnih luka..., a sada po prvi put i na jednom hotelu.

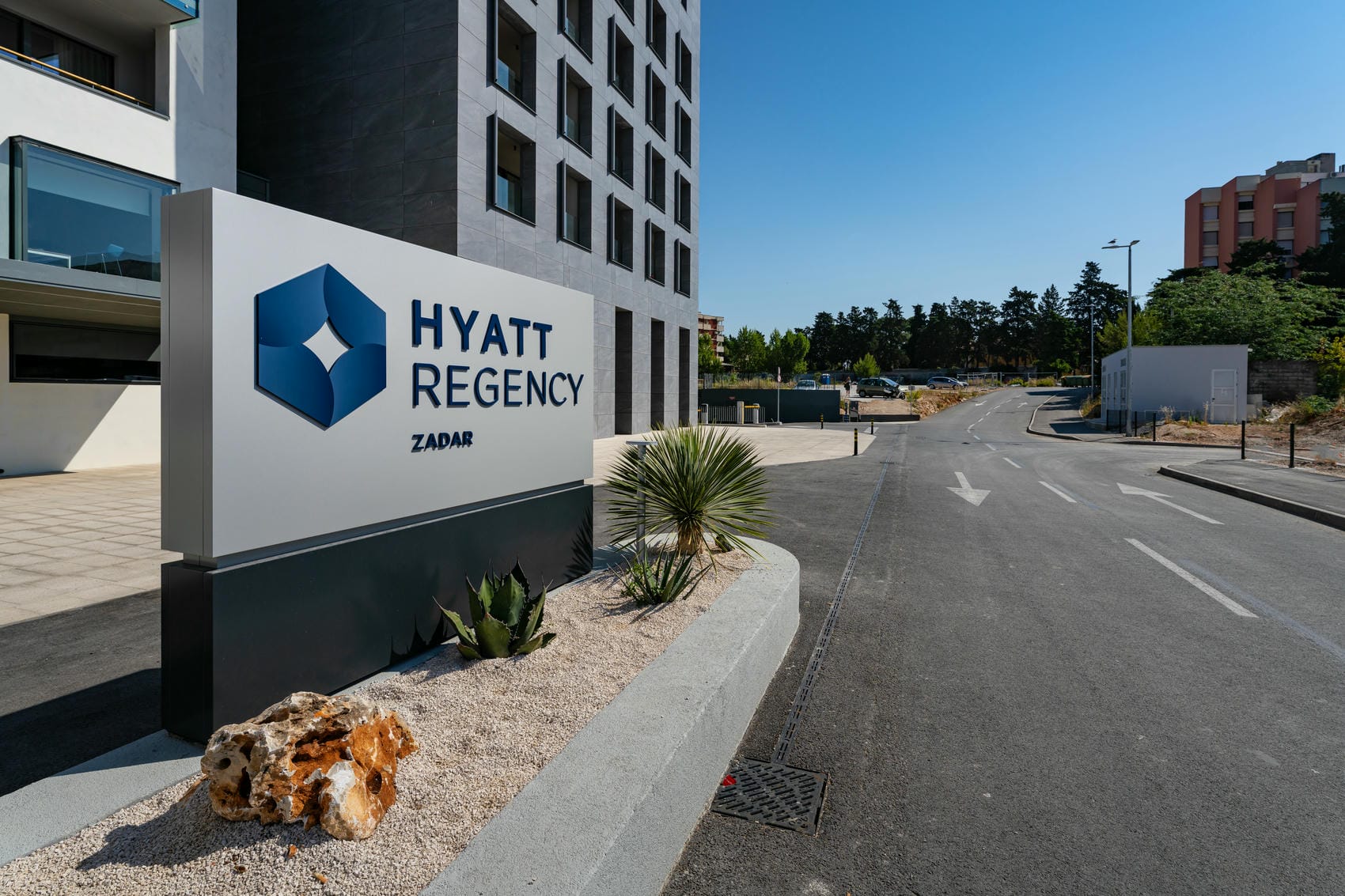

„Kada se radi o odvodnji okoliša, investitori se obično odlučuju za kanalice klasične širine od 10, 15 i 20 cm, no u ovom je slučaju investitor zahtijevao diskretan "šlic" kanal za površinsku odvodnju oborinske vode s cestovne površine, što je istovremeno bilo izazovno jer se radi o velikoj slivnoj površini. Qmax kanal je zbog toga najbolji mogući odabir jer je dizajniran upravo zato da bi se zadovoljio zahtjev investitora za "šlic" kanalom te ujedno riješio problem zbrinjavanja velikih količina oborinskih voda s velikih slivnih površina, što ovaj inteligentan sustav učinkovito obavlja praktički s pomoću jedne velike cijevi“, objašnjava Mijić.
ACO slivnici za zelene krovove: prilagodljivo rješenje za intenzivno ili ekstenzivno ozelenjavanje površina

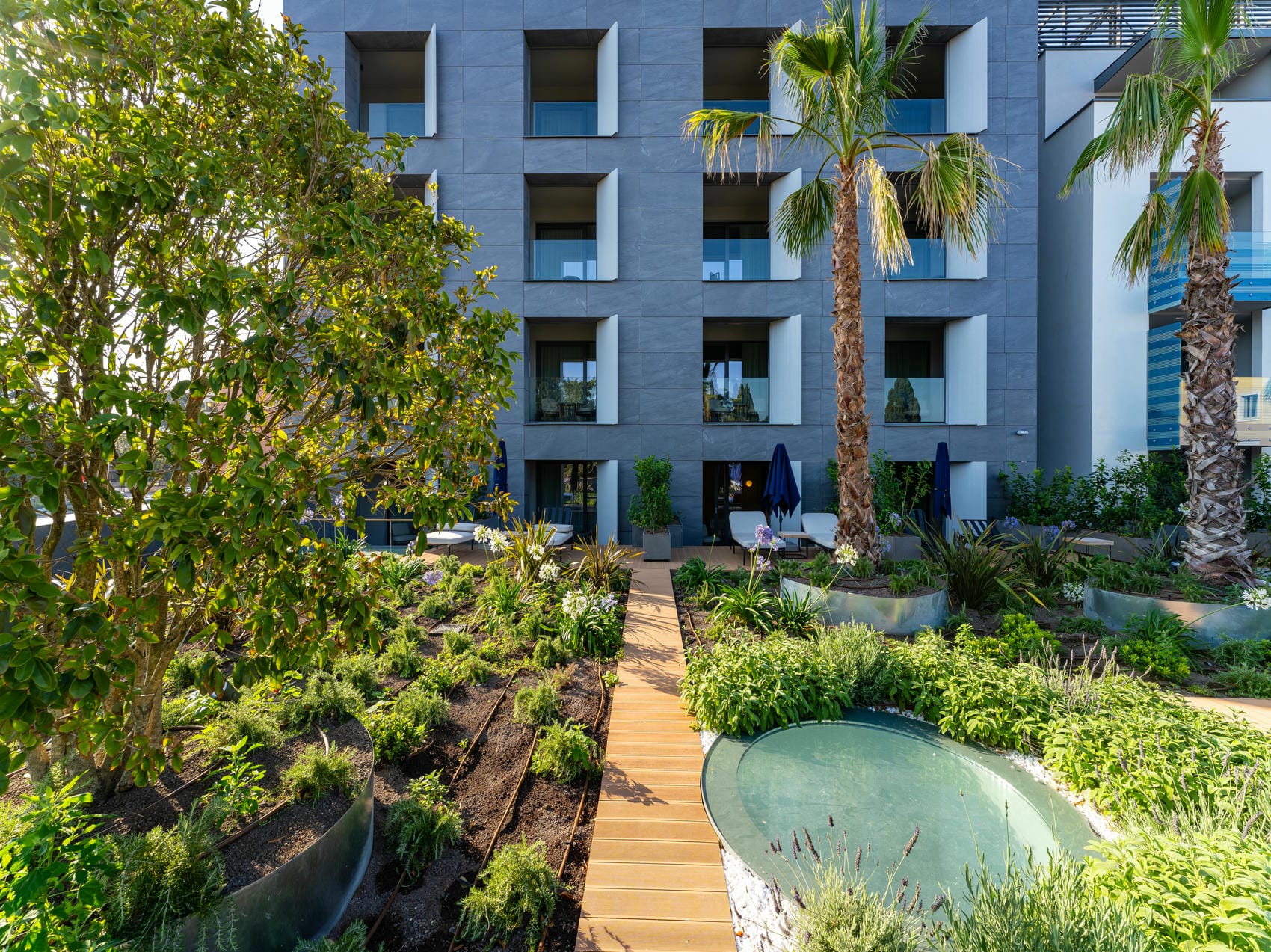

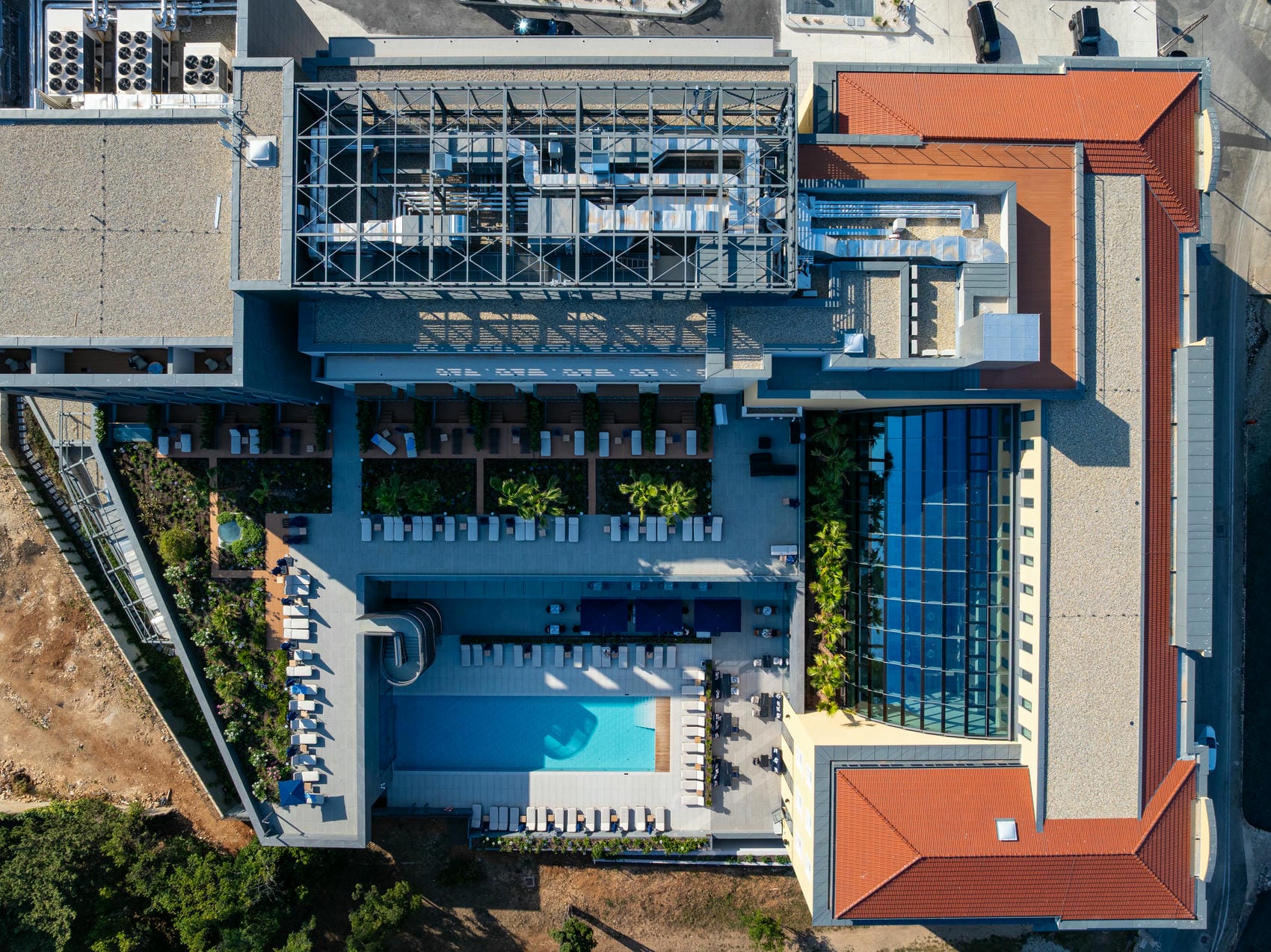

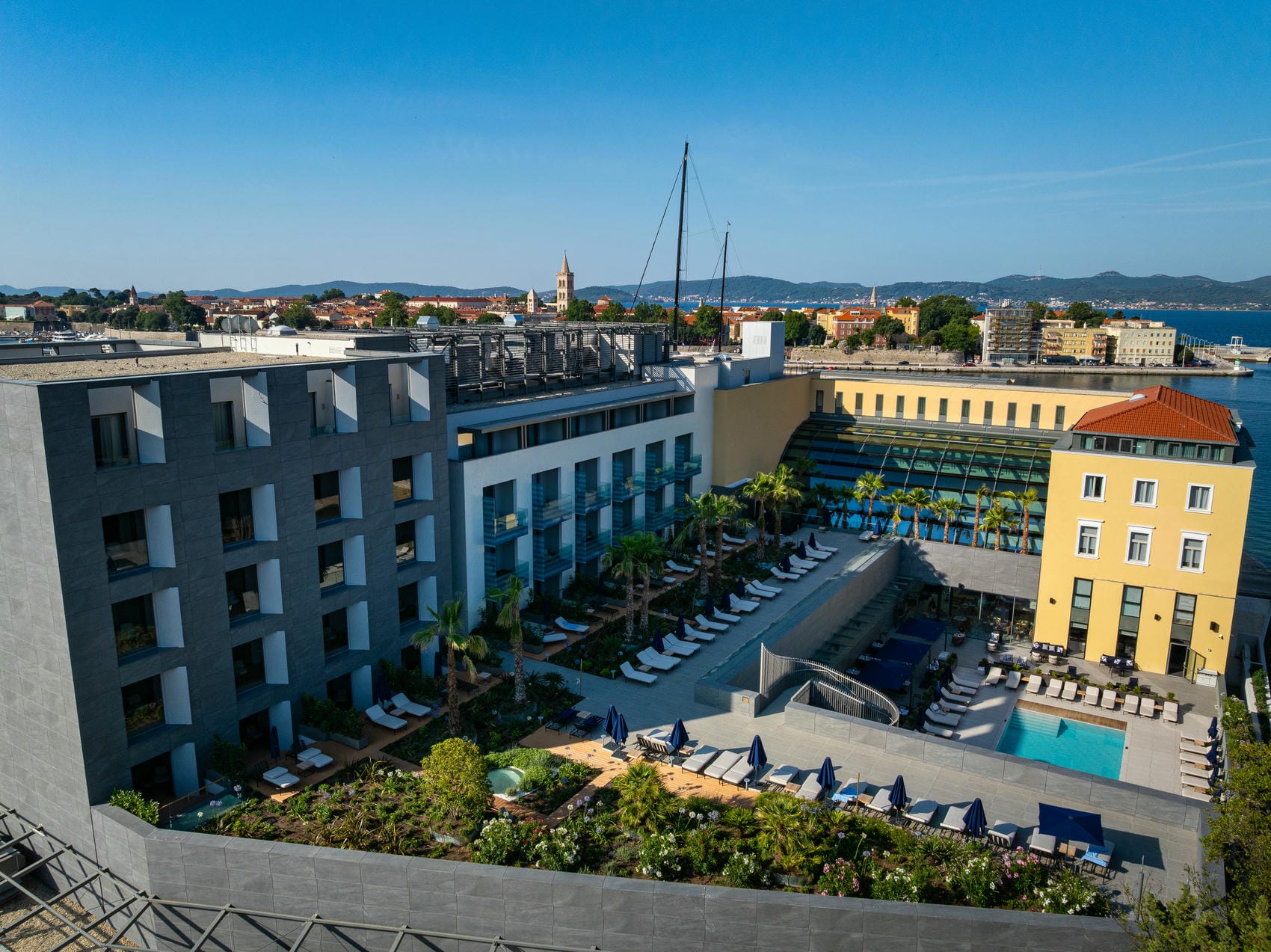

Zeleni krov na Hyattu djelomično natkriva prizemni L volumen na jugoistočnoj i sjeveroistočnoj strani hotela koji zatvara unutarnje dvorište.
Zeleni krovovi sve su poželjniji estetski i prirodni element hotelske arhitekture. Osim što će svojom vegetacijom vizualno uljepšati svaki objekt, povećat će njegovu energetsku učinkovitost , pružiti dobru zvučnu izolaciju, pročistiti zrak..., a uz kvalitetnu odvodnju i održavanje – produljiti vijek trajanja krova, štiteći objekt od prodora vode i vlage.

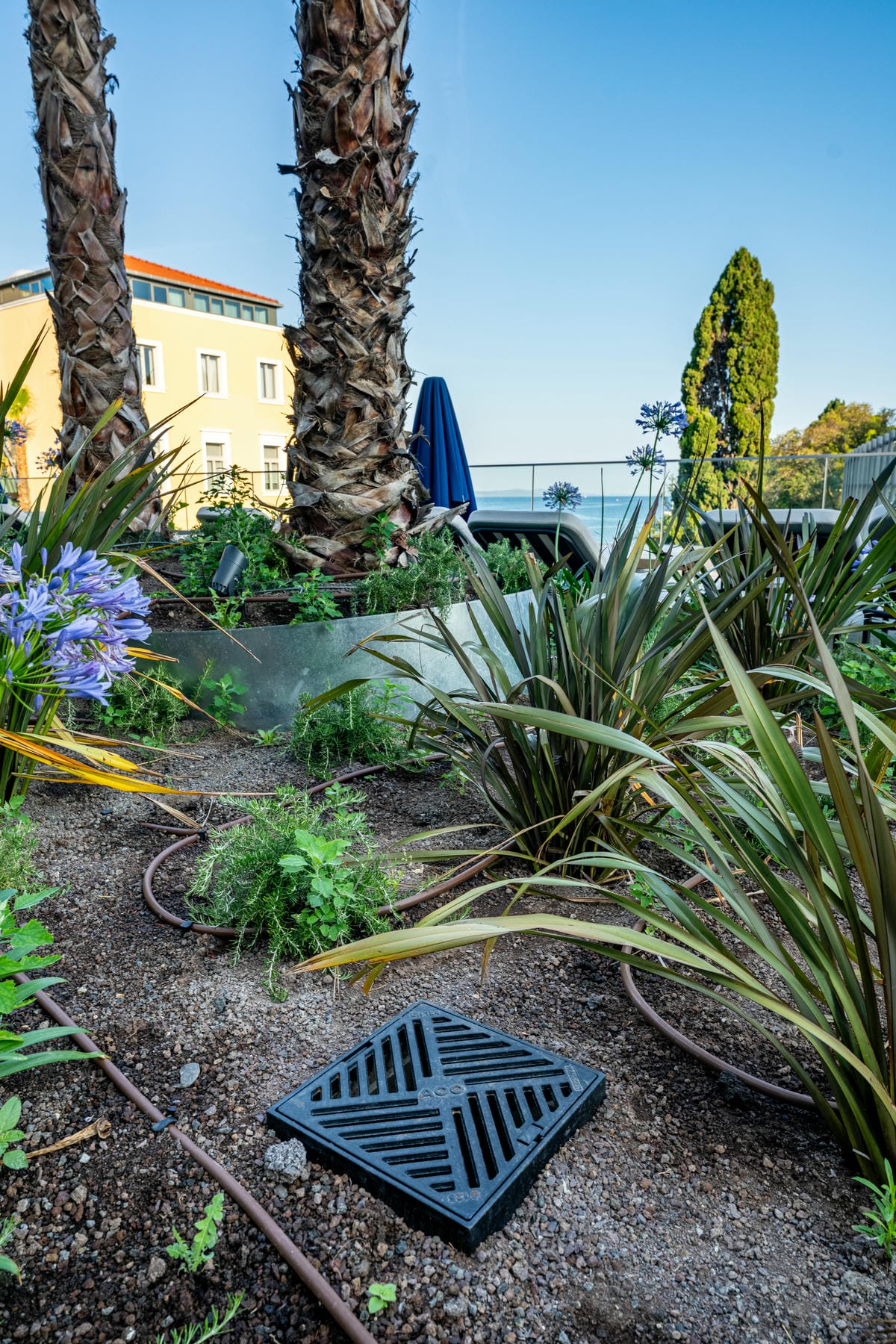

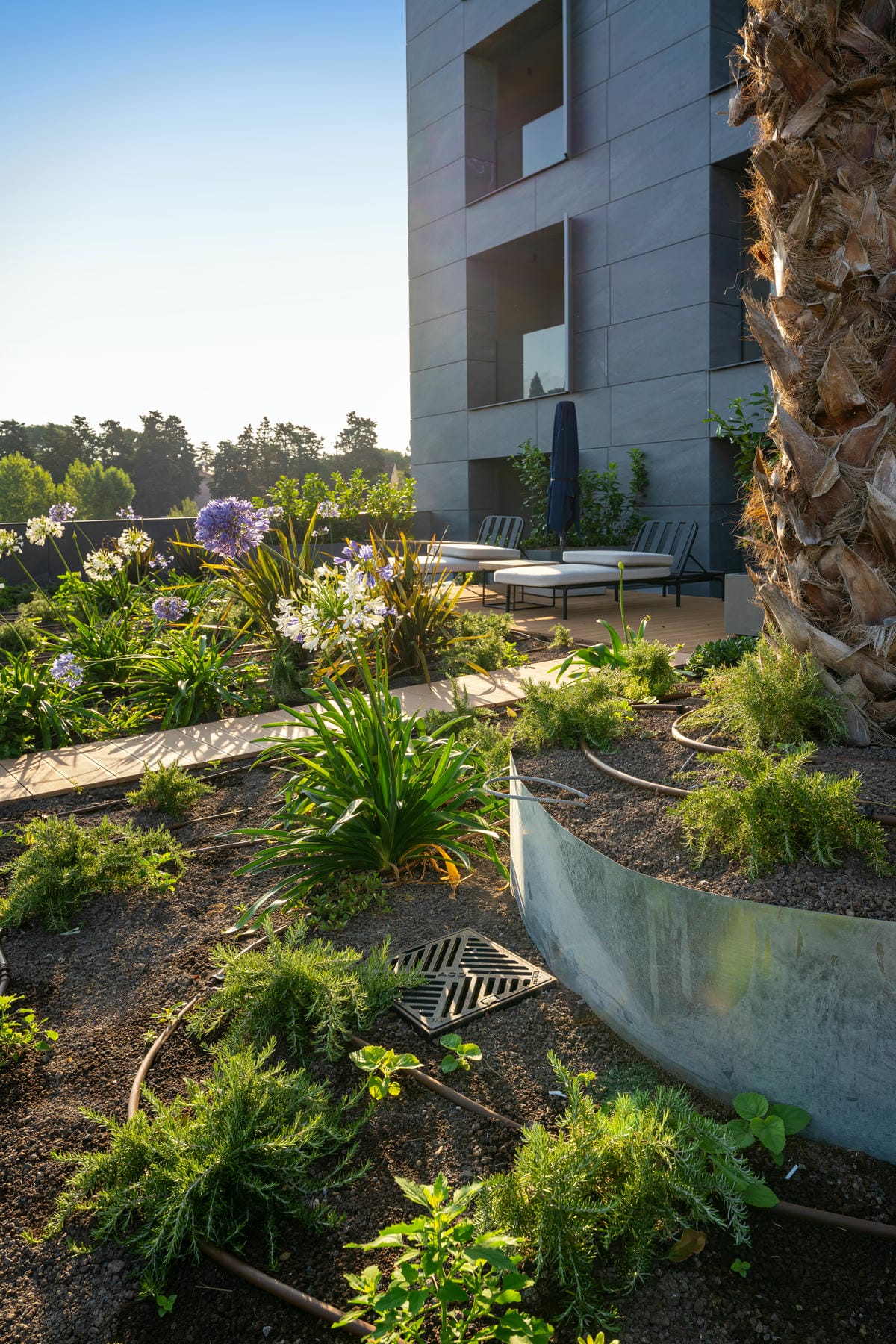

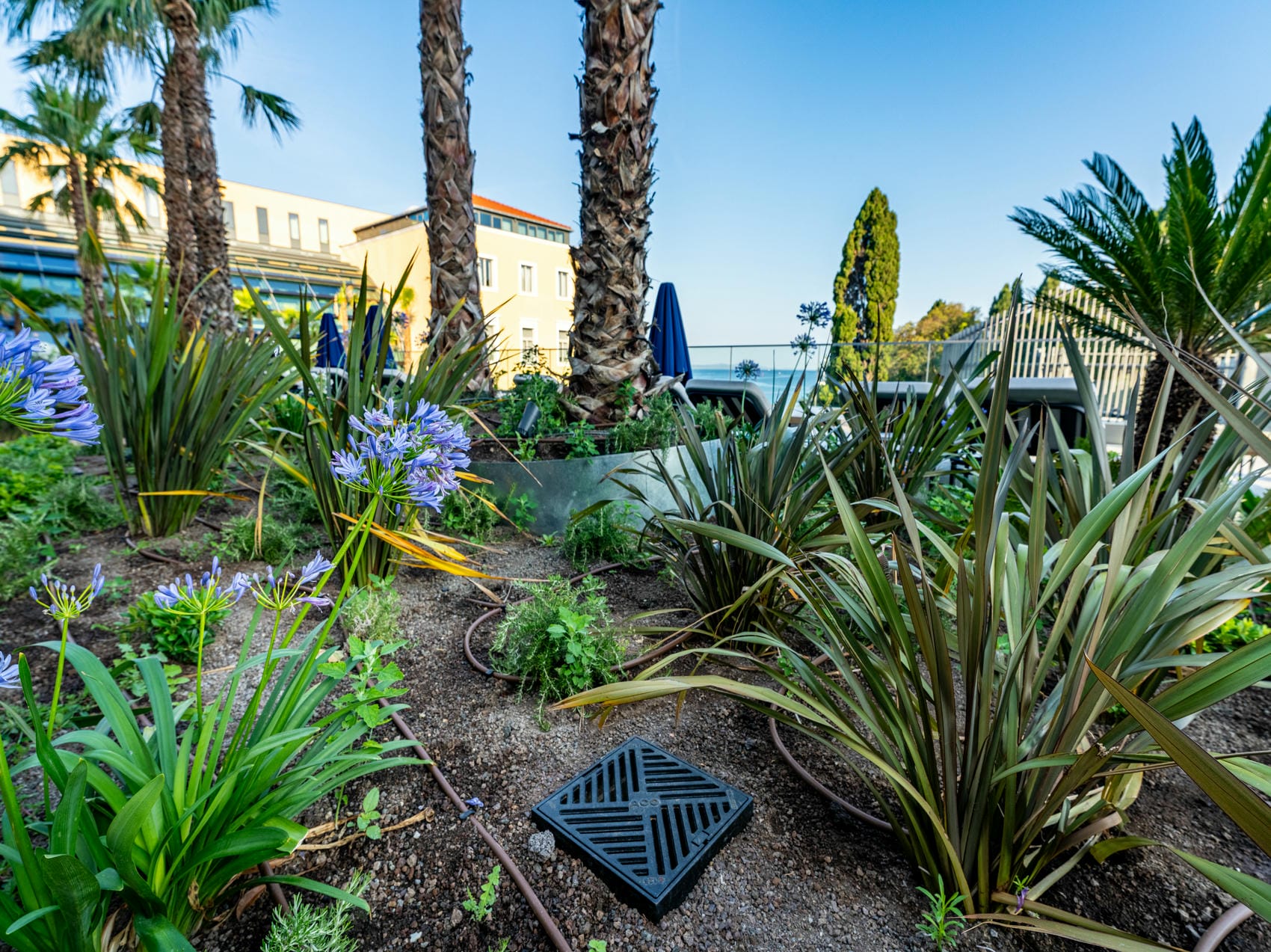

Za sigurnu i propisanu odvodnju kišnice koja je prošla kroz zemlju, ACO je konstruirao program Spin slivnika za zelene krovove od polimerbetona. Lako se prilagođavaju za ekstenzivno ozelenjavanje, koje karakterizira niska vegetacija s osobitom prilagodbom ekstremnim uvjetima lokacije, ili intenzivno ozelenjavanje, primjer koji imamo na Hyattu, a koje obuhvaća sadnju grmova, šikara, travnjaka ili stabala.
„Kod slivnika za zelene krovove ideja je da voda s okolne zemljane površine prođe kroz bočne perforacije polimer betonskog okvira i uđe u sami slivnik koji je vertikalno spojen na cijev odvodnje. Ovdje je od iznimne važnosti redovito održavanje zelene površine jer, u slučaju ako travnati pokrov i zasađeno bilje zaraste, mogu začepiti gornju rešetku i procijede na okviru i tijelu slivnika. Iz tih razloga savjetujemo postavljanje geotekstila oko polimer betonskog okvira kako bi ih dodatno zaštitili od nakupljanja eventualnih prljavština."
Prilikom nedavnog ponovnog posjeta Hyattu, Ivana je oduševila bujna i održavana vegetacija zelenog krova.
„Hyattov zeleni krov je poput malog parka kojim možete prošetati“, komentirao je, uz pohvalu da se radi o primjeru odlično izvedene odvodnje zelenog krova u smislu padova na donjim površinama, čime se osigurala sigurna i brza odvodnja oborina s površine.
„Kada se na betonsku ploču nanosi hidroizolacija koja brani od prodora vode u donju površinu, odnosno u korisni prostor u samom hotelu, izuzetno je važno da ploča bude u padu prema donjem slivniku. Vi kod slivnika za zelene krovove vidite samo njegov gornji element, ali ne i donji slivnik koji prodire kroz samu ploču i ima svoj tzv. šešir koji se hvata – u slučaju Hyatta - na TPO hidroizolaciju, i ako to nije u padu, voda će jako sporo otjecati, teže će nalaziti svoj put. I zato je ovdje jako bitno i održavanje, kako bi se procjedni otvori na našem slivniku za zelene krovove održali prohodnima i kako bi voda mogla slobodno teći“, naglasio je ACO-ov inženjer.
ACO Multiline i ACO Deckline kanali: sigurno i brzo prikupljanje oborinskih voda podzemne garaže
Za upravljanje površinskim vodama na prometnim površinama poput garaža, ACO nudi kompletna rješenja koja zadovoljavaju estetske, funkcionalne i nosive zahtjeve. U podzemnoj garaži Hyatta, ulazne i izlazne točke zahtijevale su učinkovitu odvodnju na kosim površinama, u skladu sa zahtjevima za plitku ugradnju.

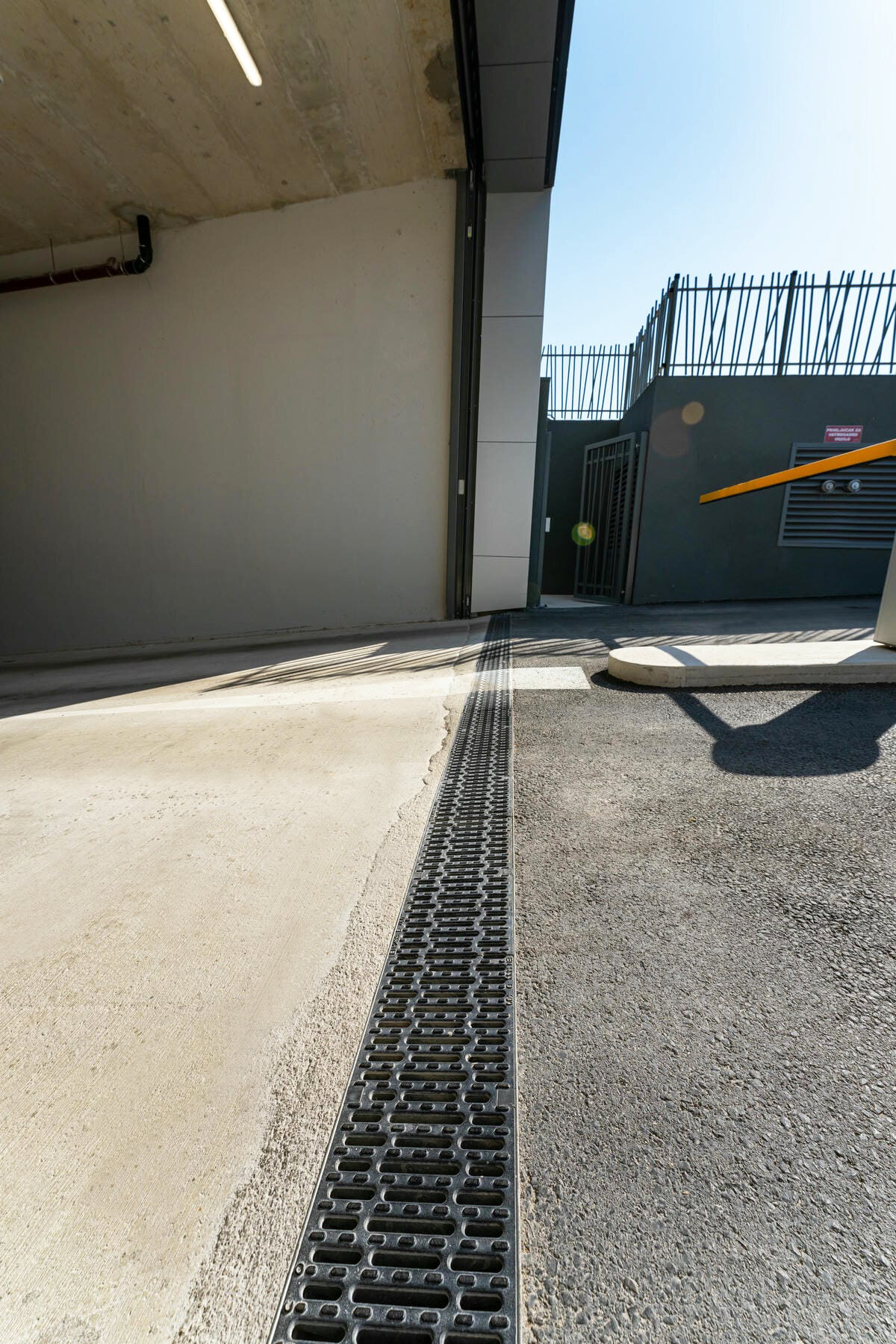

Na ulazu u garažu, iza pristupne rampe, ugrađen je ACO Multiline kanal V 200, širine 20 cm, razreda opterećenja D400. Njegov karakteristični V presjek već kod manjih količina vode omogućuje značajno veće brzine protoka, optimizirajući efekt samootjecanja i samočišćenja.

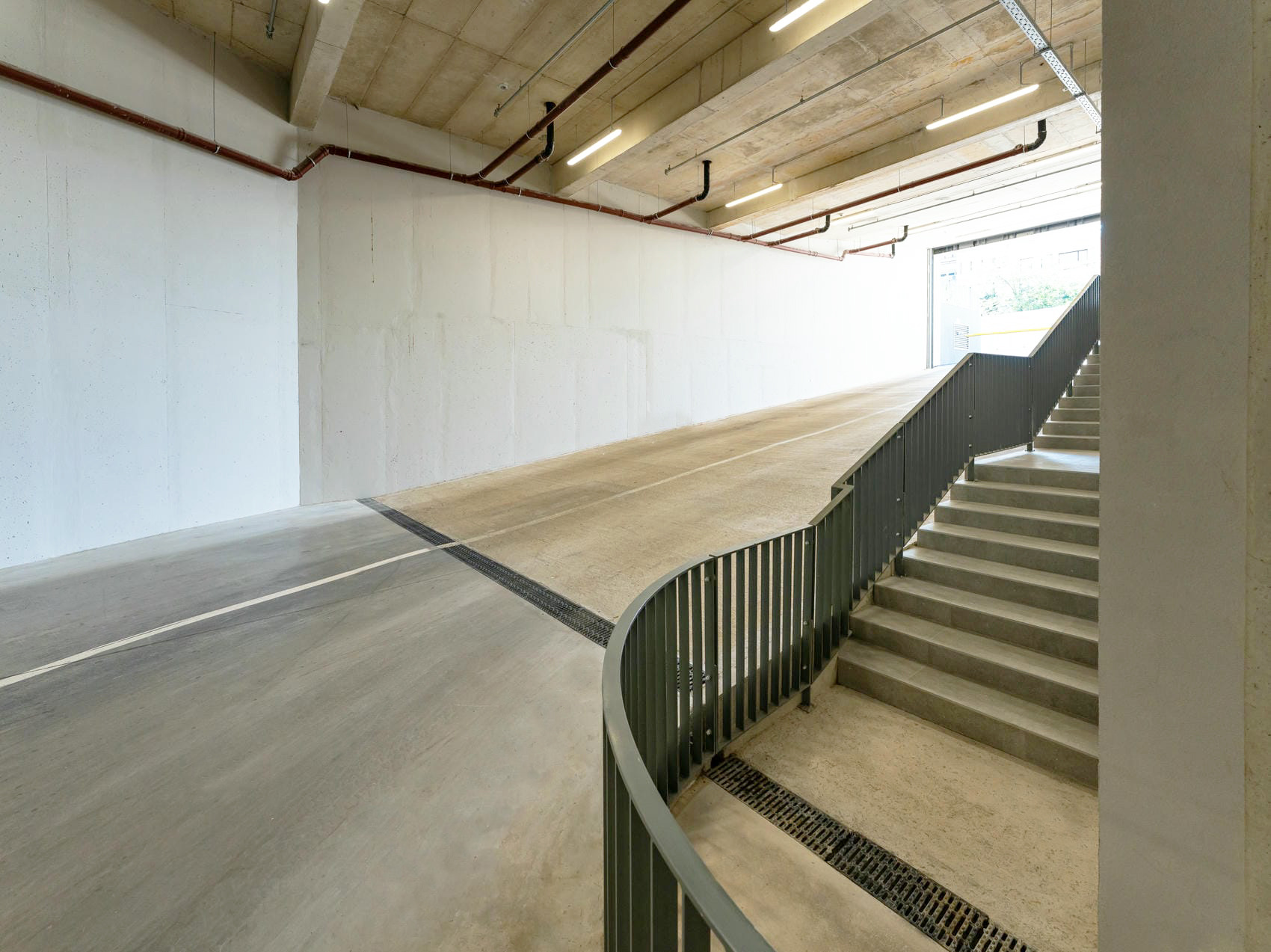

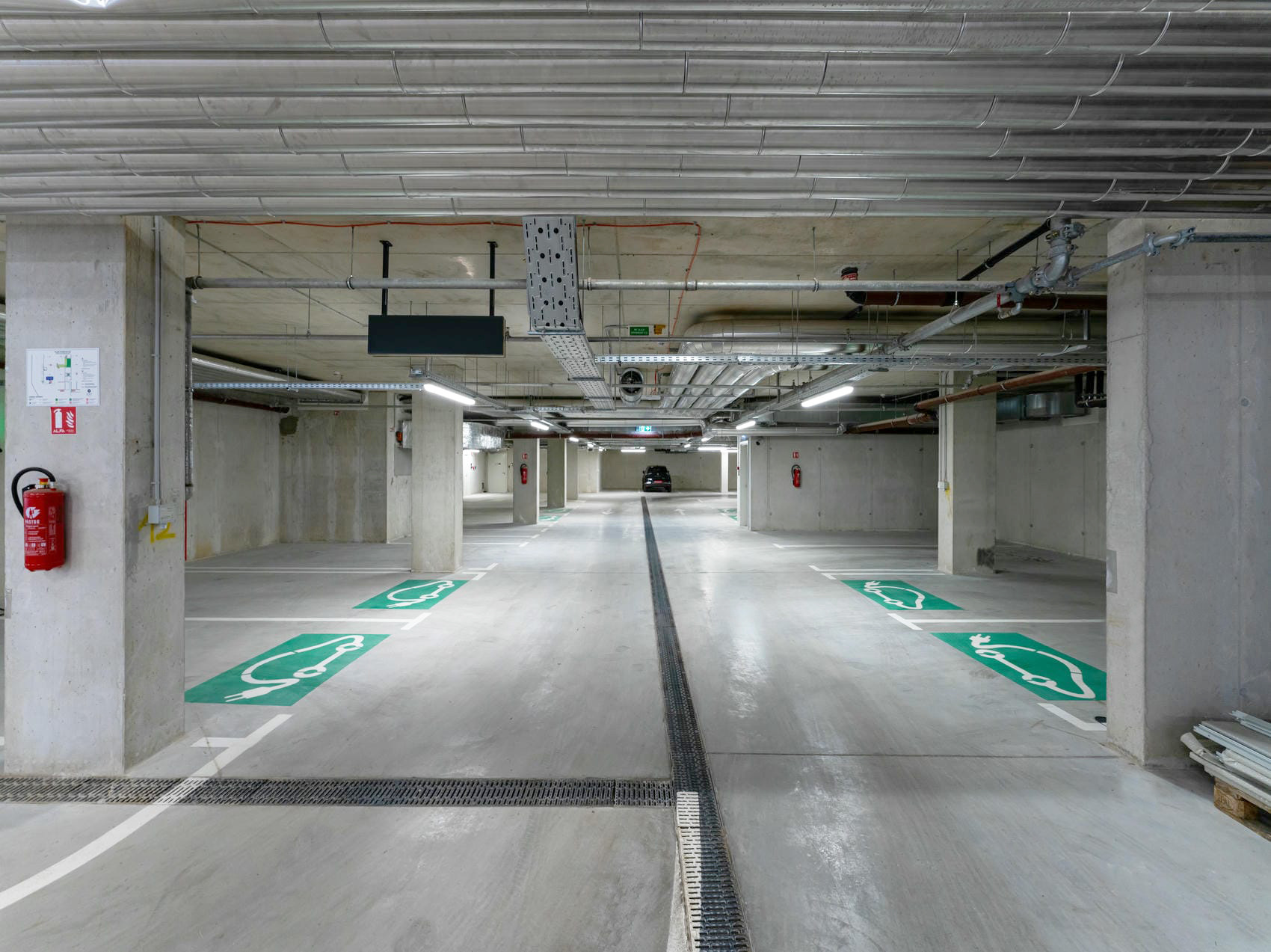

ACO Multiline je ugrađen i u samoj podzemnoj garaži, u kombinaciji s ACO Deckline kanalom P 100.
„Visine samo osam centimetara, ovo su tipični plitki garažni kanali zbog dostupne visine završnih slojeva u garaži. Bez obzira na svoju malu visinu, izuzetno učinkovito odvode vodu, a korisni su i kod povremenog pranja garaže", rekao nam je Mijić.
ACO Oleopator-P: separator lakih tekućina za odvajanje nečistoća u oborinskoj vodi
Oborinska voda sa slivnih površina, prikupljena u ACO Qmax kanalu na pristupnoj cesti i ACO kanalima Multiline i Deckline u garaži, prolazi kroz ACO Oleopator-P. Ovaj separator lakih tekućina projektiran je za ugradnju u zemlju izvan objekta, a koristi se za tretman otpadnih voda nastalih iz industrijskih procesa, vode s površina gdje može doći do pojave zauljenih čestica ili u svrhu zadržavanja prilikom prosipanja naftnih derivata radi zaštite okolnih površina.
ACO Slot 8: diskretni i funkcionalni kanali otporni na klor i morsku sol

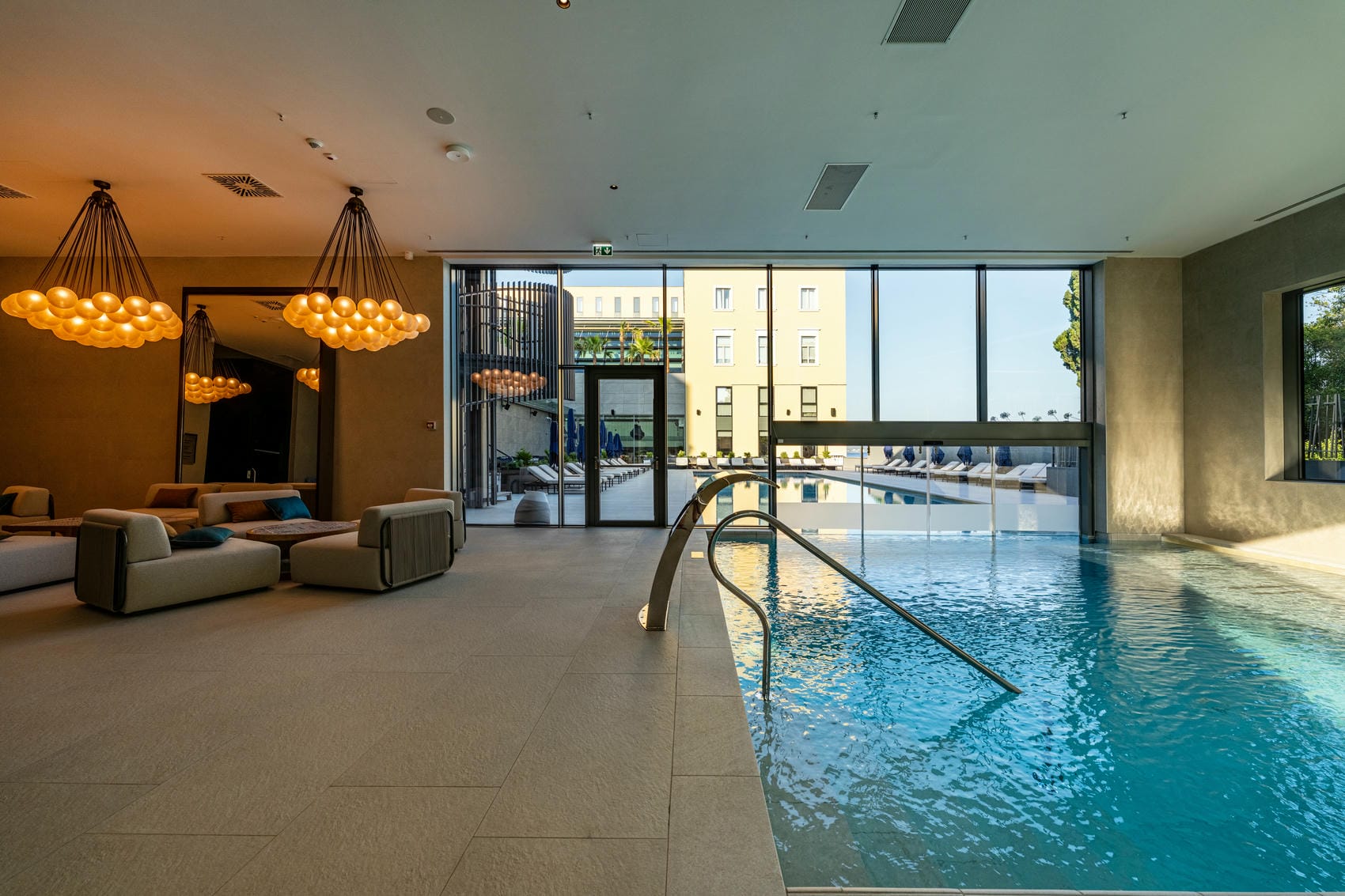

U hotelskim spa zonama i područjima oko bazena, uz dizajn i estetiku koji doprinose osjećaju opuštenosti, ključna je sigurnost i higijena te primjena materijala otpornih na agresivne kemikalije i različite vremenske uvjete.

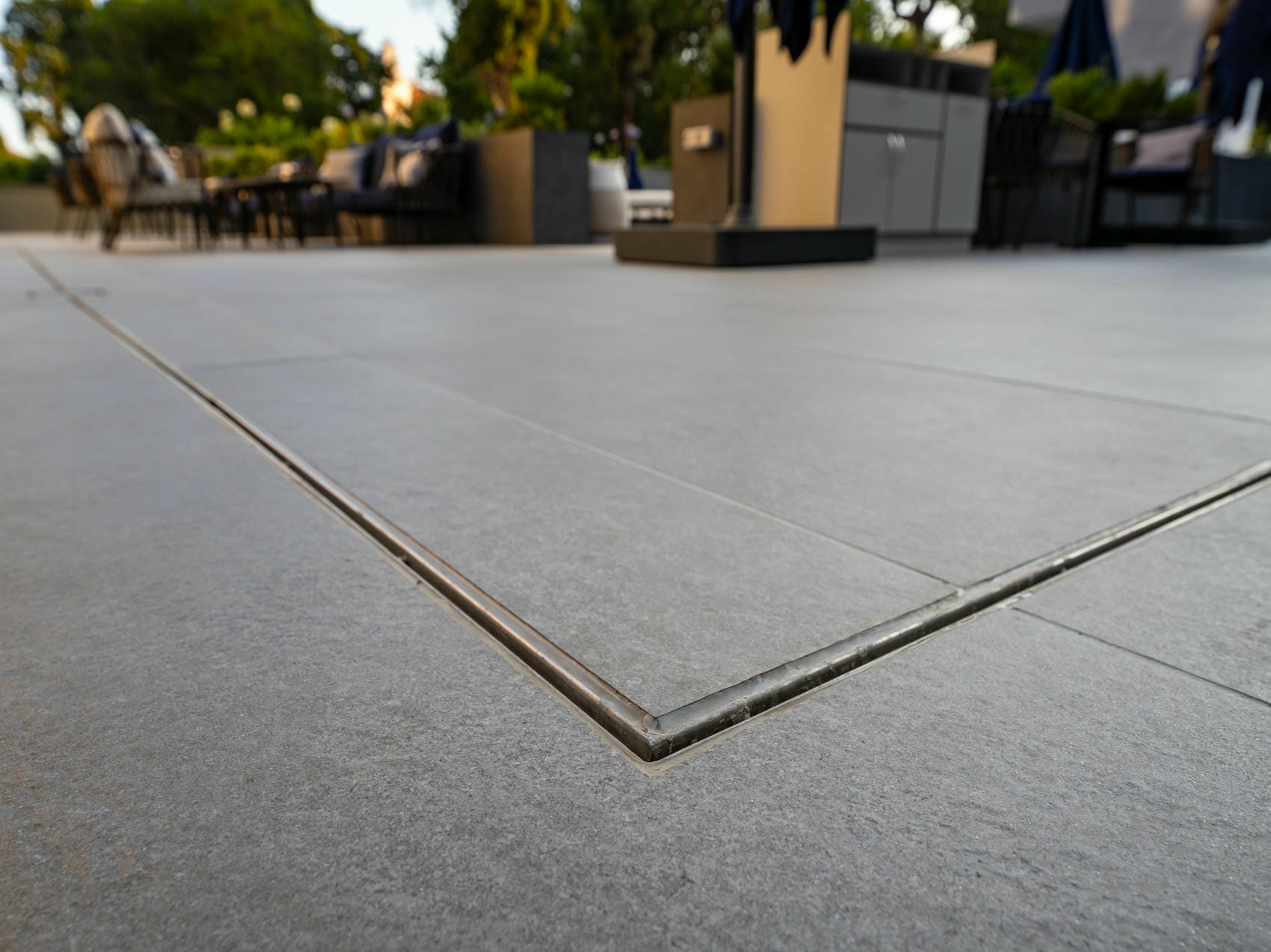

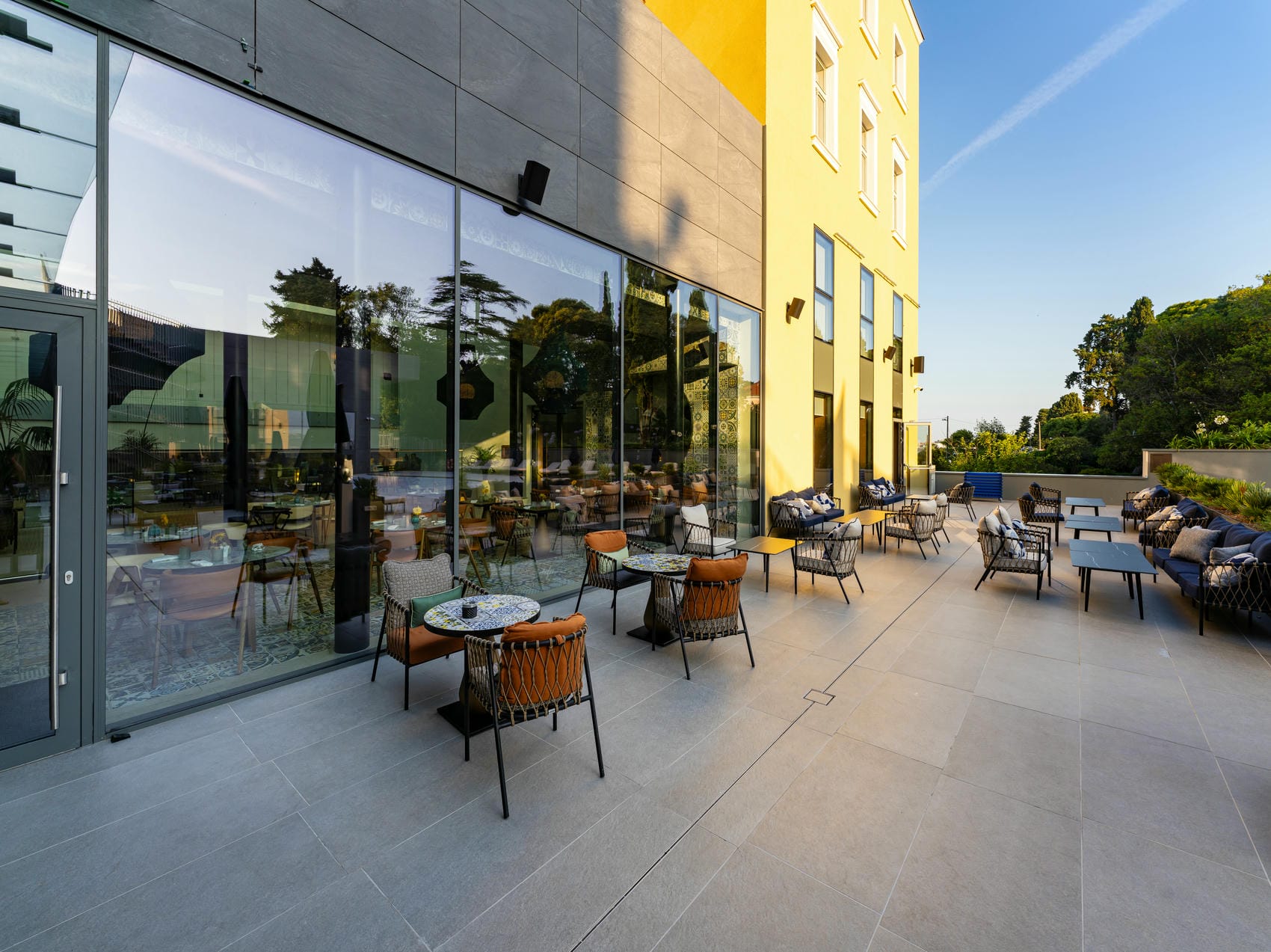

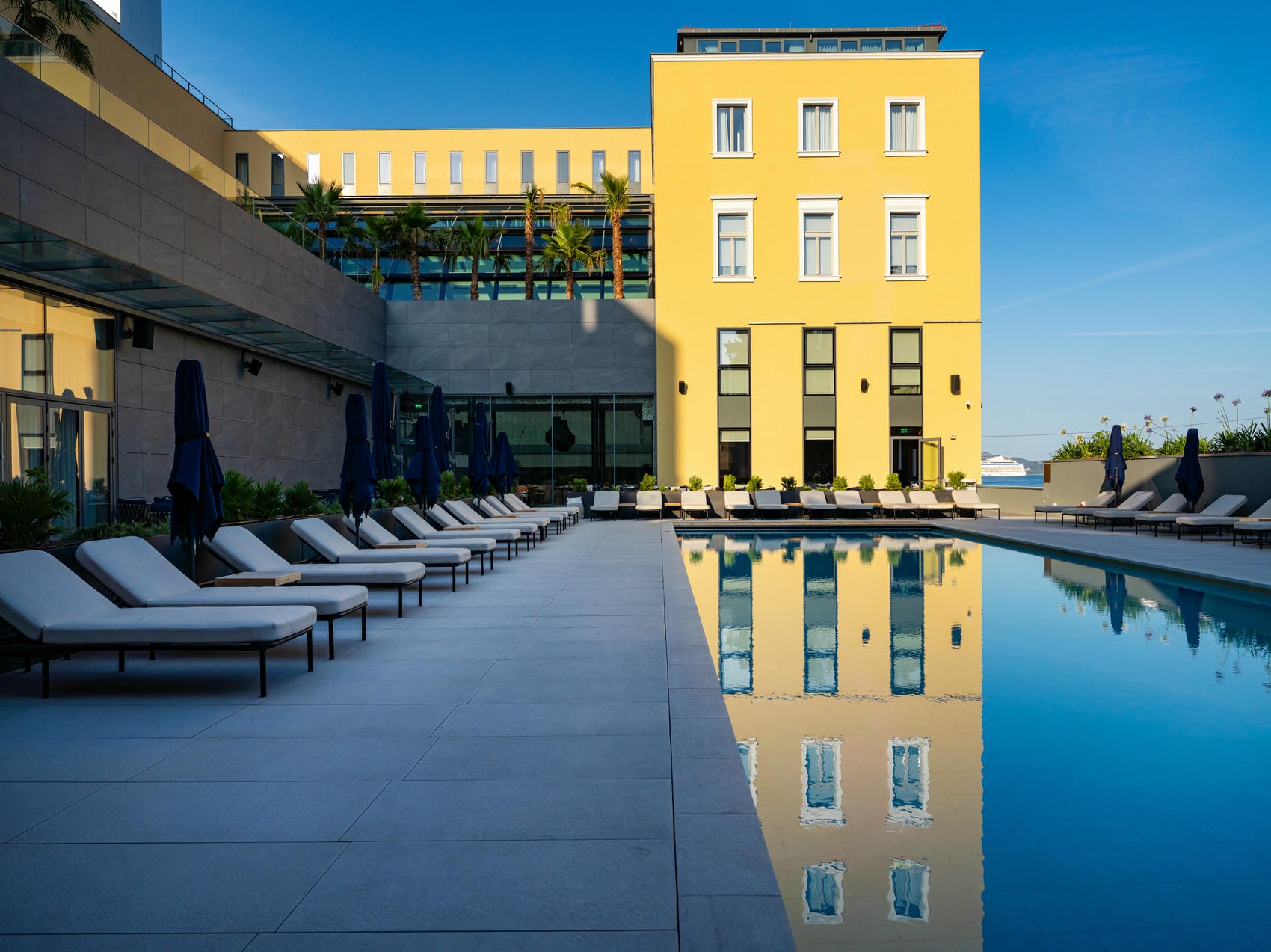

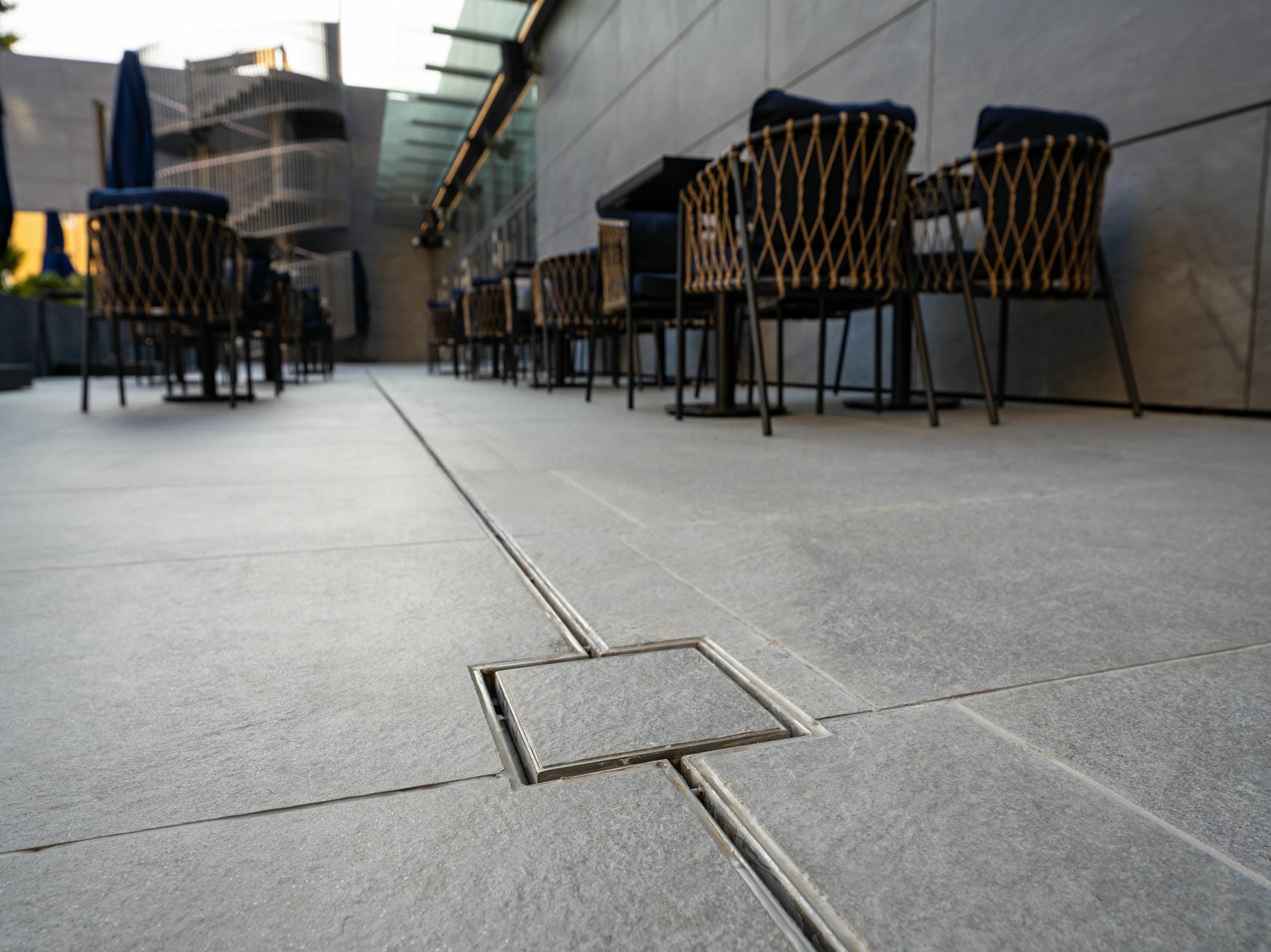

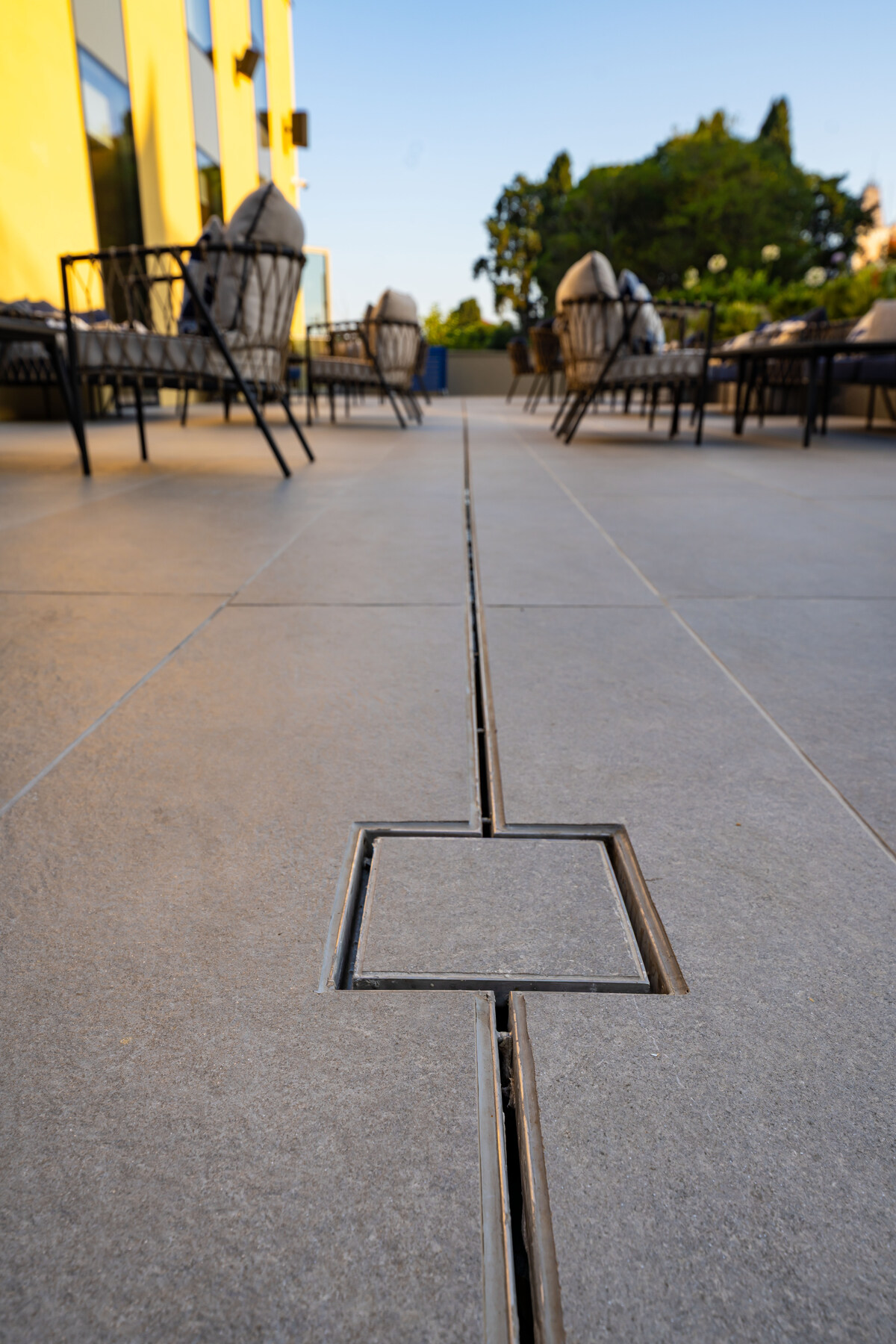

Na pozicijama oko vanjskog dijela bazena u unutarnjem dvorištu ugrađen je ACO Slot 8 sustav kanala s rasporom, omiljen izbor u projektima hotela zbog svoje diskretne, elegantne, gotovo nevidljive izvedbe na površini u koju je ugrađen. S obzirom na neposrednu blizinu hotela moru i izloženost vanjskog dijela bazena različitim vremenskim uvjetima, investitor je birao ACO Slot 8 kanal proizveden od nehrđajućeg čelika kvalitete AISI 316L, tzv. morskog inoxa koji ujedno jamči maksimalnu čvrstoću i jednostavnost održavanja.
Mijić primjećuje kako se turistički objekti uz obalu sve više okreću nehrđajućem čeliku kao materijalu, posebice tom tzv. morskom inoxu. U odnosu na aluminij, drugi popularan materijal, čvršći je i zahvalniji za izvedbu kompleksnijih rješenja poput velikih dužinskih elemenata. Iako se radi o financijski skupljem rješenju od najčešće primjenjenog nehrđajućeg čelika kvalitete 304 – tzv. običnog inoxa, u uvjetima kada imate objekt blizu ili doslovno uz more i morate brinuti o nanosima soli, izbor ovog materijala nije trend, već realna potreba. Morski inox se pokazao dosta dobrim i otpornim na eventualno agresivno djelovanje klora iz bazena pa se i iz tih razloga sve češće koristi, neovisno o lokaciji objekta.
ACO TopTek Uniface: poklopac za ispunu koji se stapa s površinom

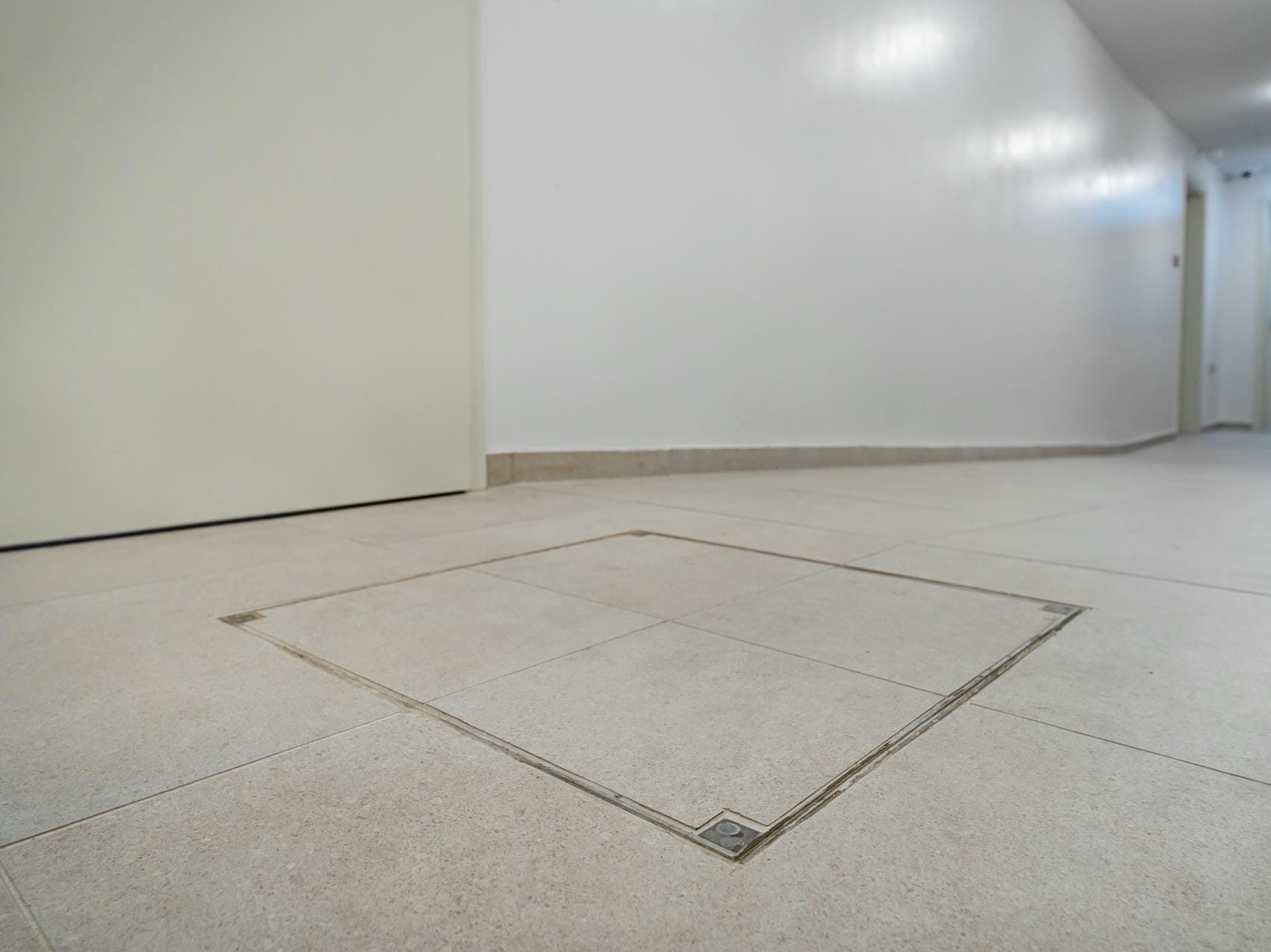

ACO TopTek Uniface pristupni poklopci pretežno se primjenjuju iznad raznih instalacijskih okana u postorima gdje se traži visoka razina estetike, vodotijesnost i plinotijesnost. Pune se istom završnom obradom kao i okolna podloga, što ih čini manje upadljivim na određenoj površini.
Ovaj ACO element korišten je u podrumski dijelu hotela gdje su smješteni servisni sadržaji i tehničke prostorije. S ispunom od keramičkih pločica, poklopci su se harmonično uklopili u podnu cjelinu, podižući vizualni dojam čak i u servisnim dijelovima objekta, gdje estetika obično nije u prvom planu.
ACO ShowerDrain C i ACO EasyFlow+: jednostavna, fleksibilna i elegantna rješenja za prostor hotelske kupaonice
Moderna elegancija, maksimalna udobnost i funkcionalnost odlike su interijera u 133 smještajnih jedinica Hyatt hotela. Visoke estetske i tehnološke standarde u njihovom uređenju i opremanju, trebala su pratiti elegantno i kvalitetno dizajnirana odvodna rješenja za kupaonice.

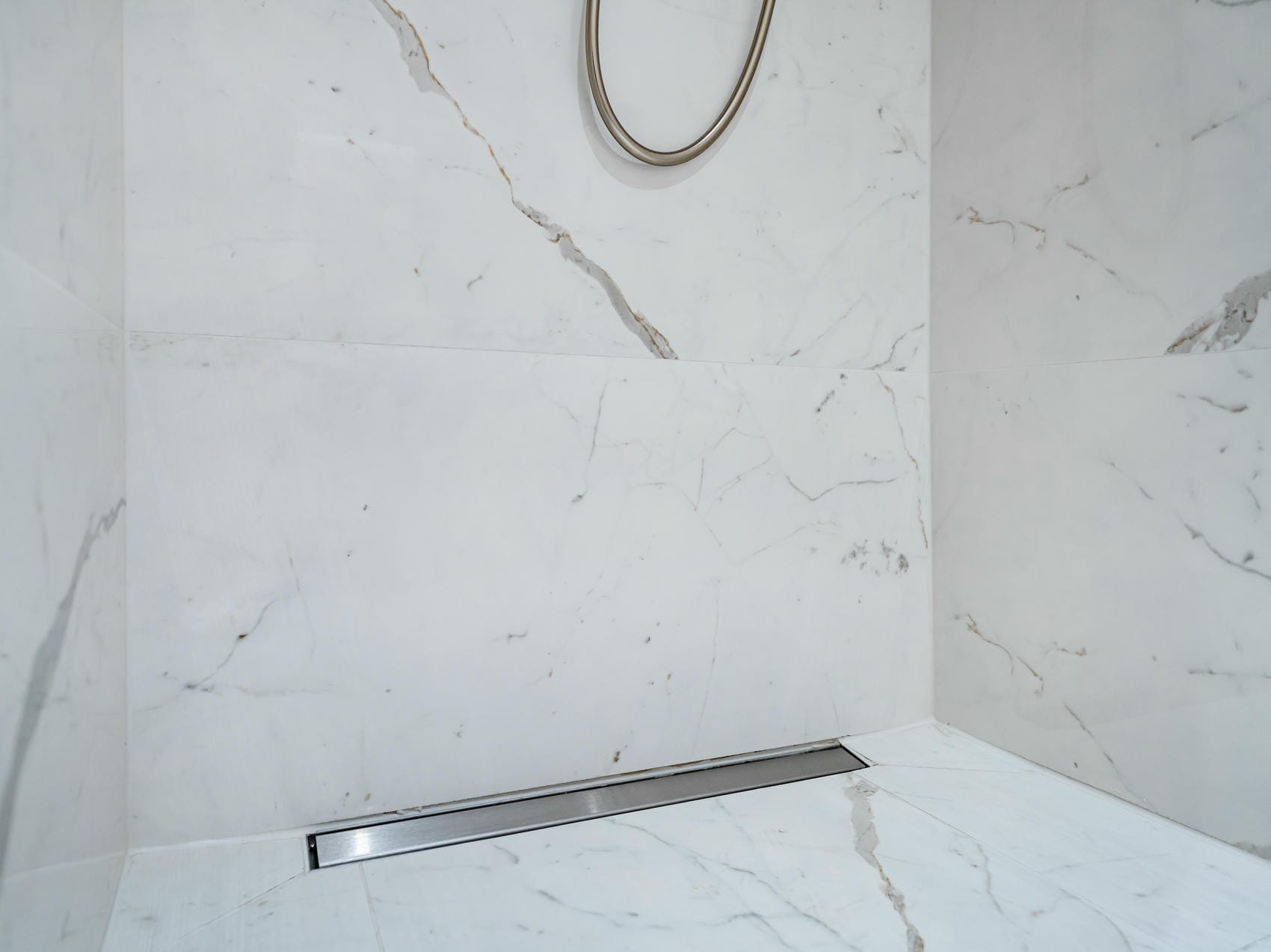

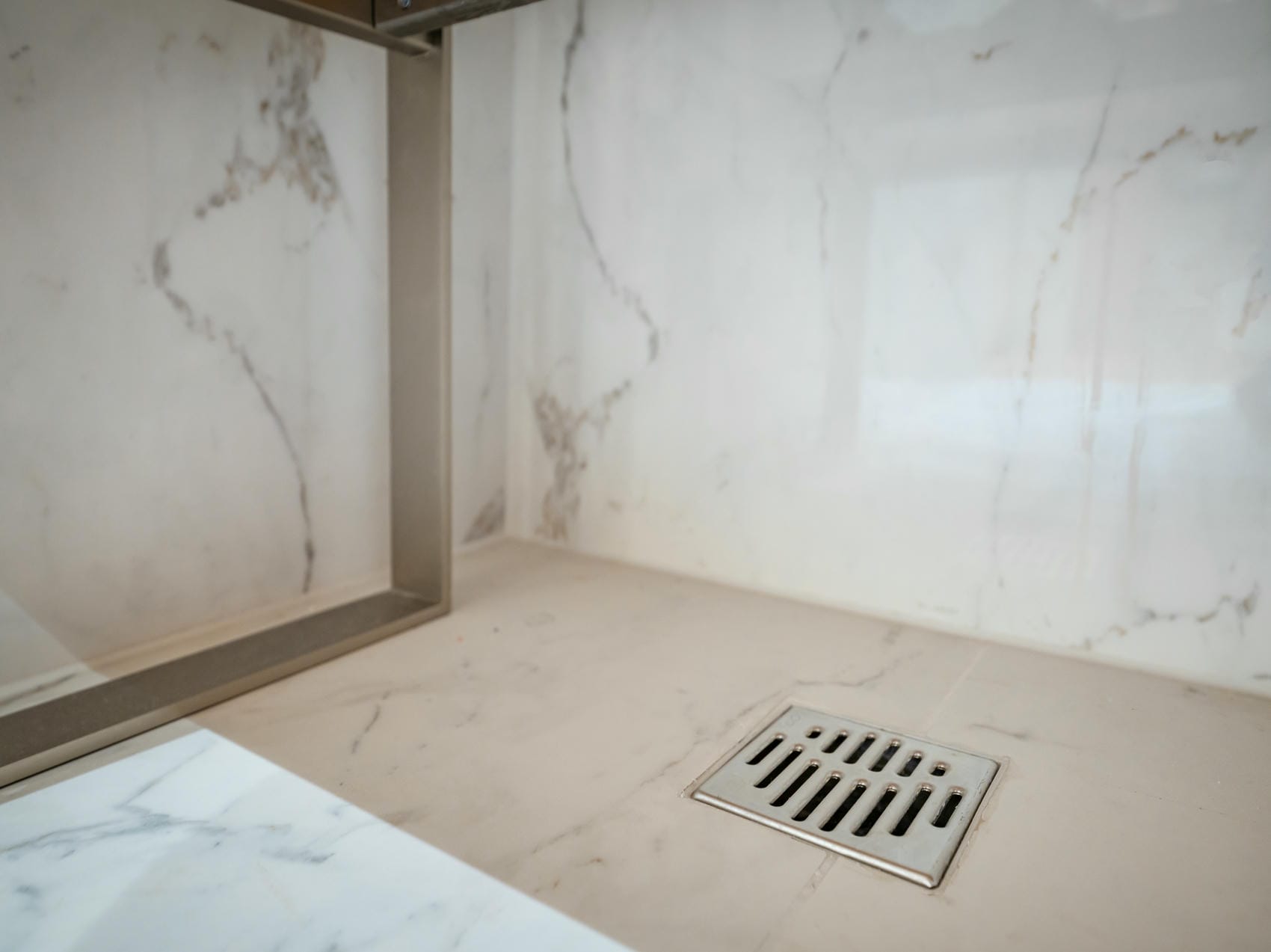

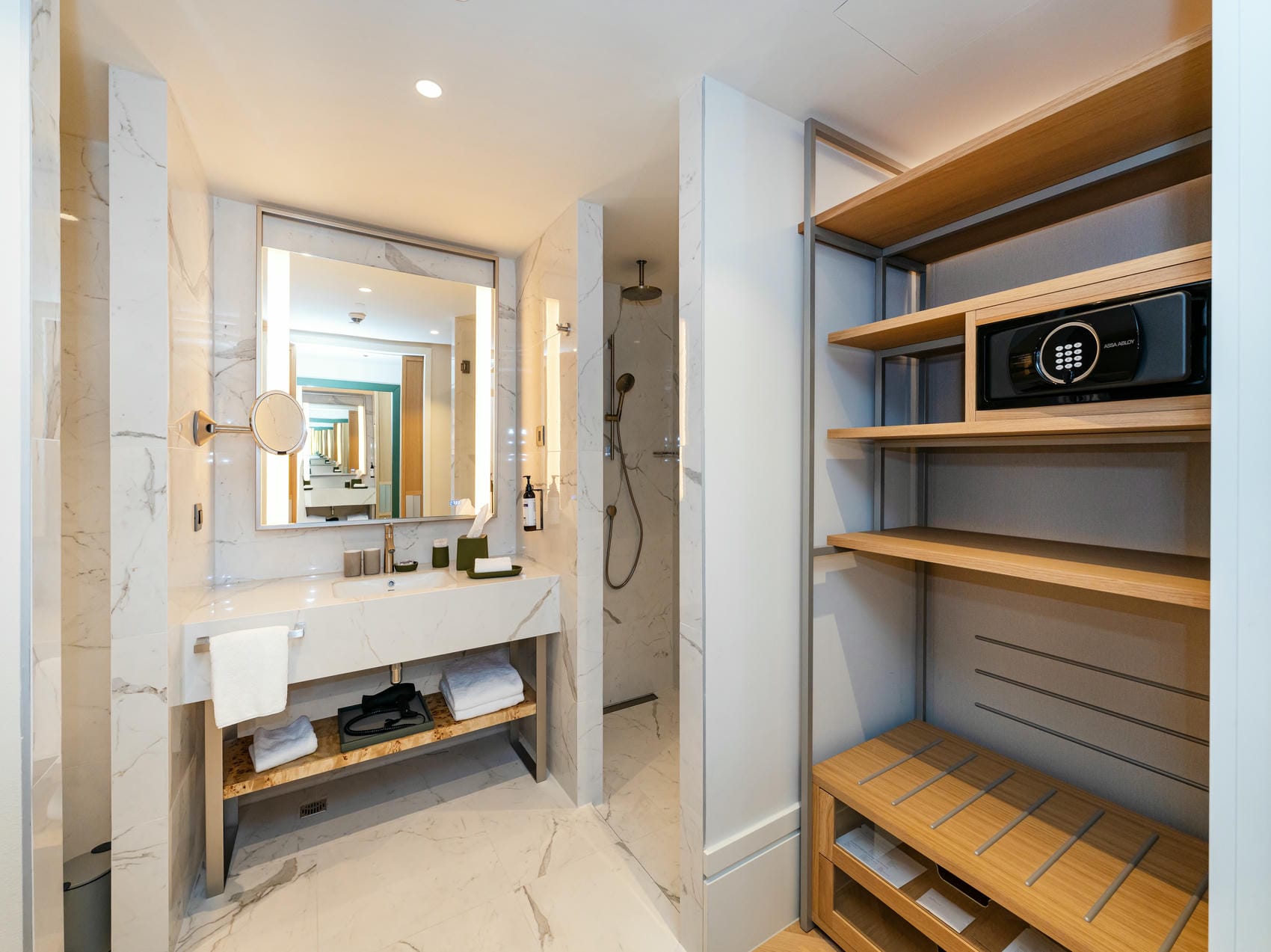

Za odvodnju u prostoru tuširanja ACO je ponudio rješenja iz svoje linije ShowerDrain: ACO ShowerDrain C kanalicu i ACO EasyFlow+ kupaonski podni slivnik s integriranim difuzijskim procjednim otvorima za sekundarnu odvodnju.

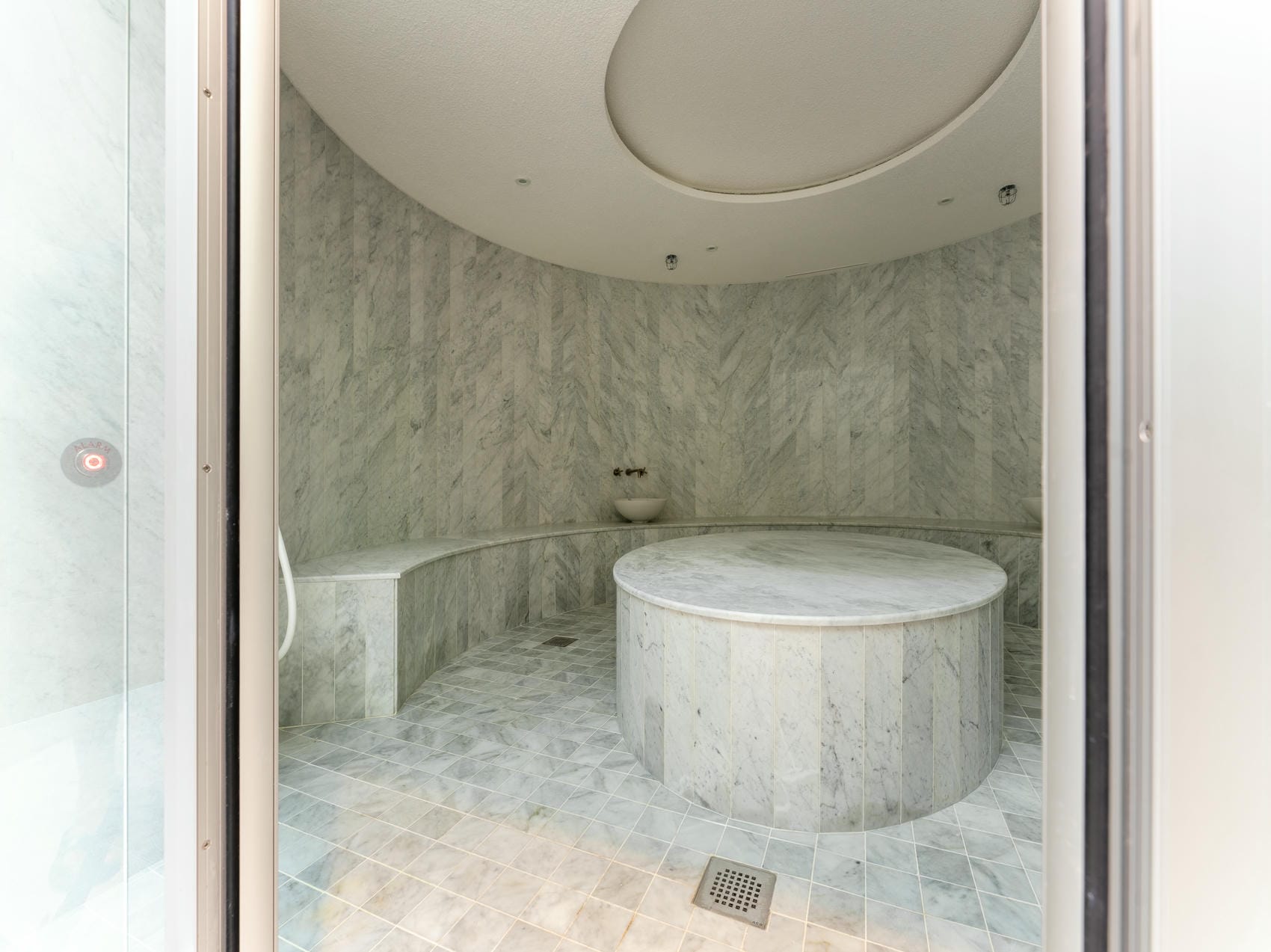

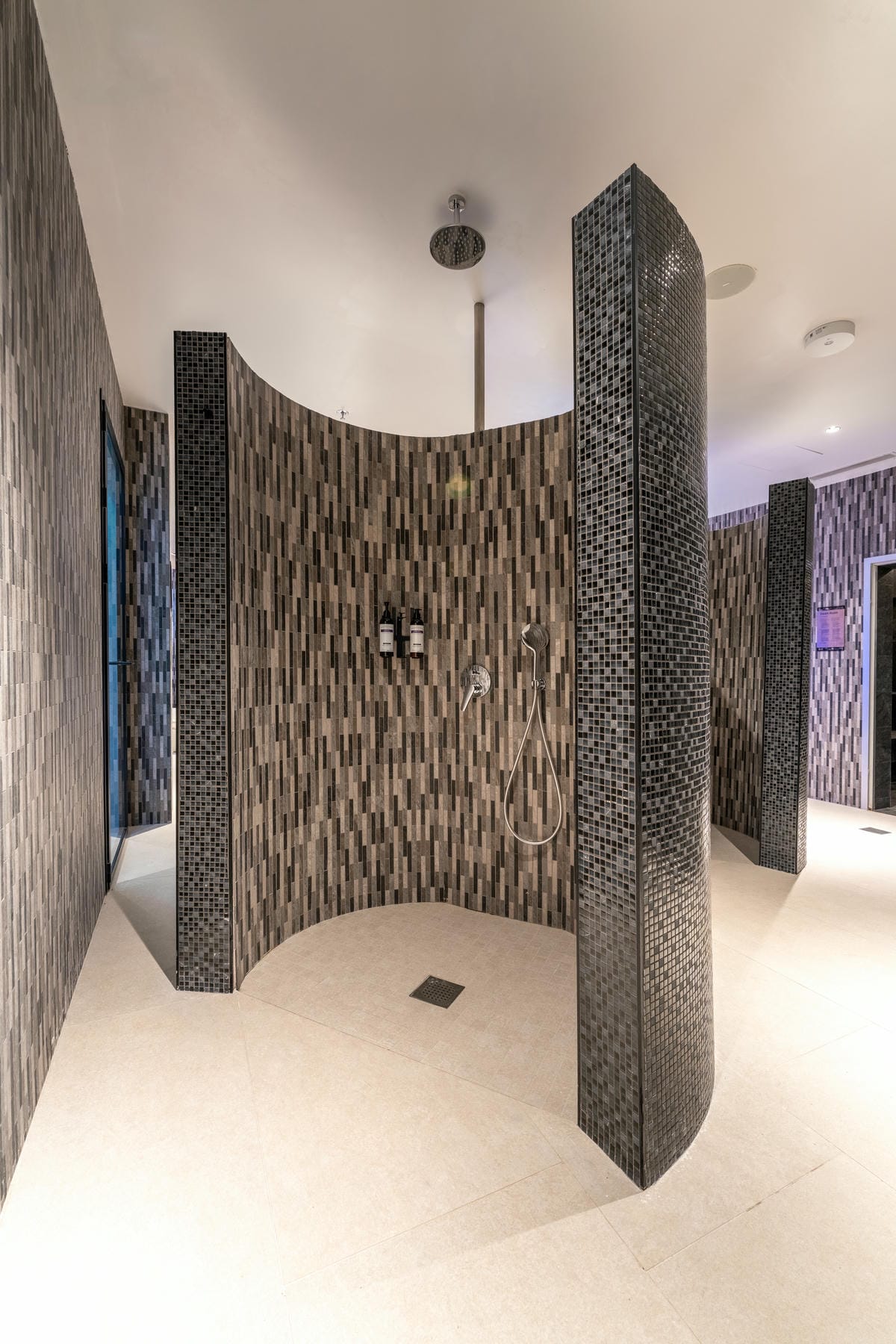

Dodajmo da je ovaj isti model podnog slivnika korišten i u području spa zone u kombinaciji s različitim pokrovnim rešetkama, sukladno estetskim željama investitora.
Higijenski dizajnirani ACO kanali i slivnici kao imperativ u hotelskoj kuhinji
Zadarski Hyatt hotel ponosi se raznolikom gastronomskom ponudom svojih restorana inspiriranom okusima Dalmacije i Mediterana, kao i egzotične Azije i Južne Amerike. Bilo da sjednu u fusion restoran Fenix ili u Palm House – „dnevni boravak“ hotela smješten pod impresivnim staklenim bačvastim krovom visine 18,5 metara, gosti ovdje mogu doživjeti više od okusa – iskustvo za pamćenje.
Stvaranje tih iskustava za pamćenje počinje u glavnoj kuhinji, mjestu kulinarske kreativnosti, ali i strogih higijenskih uvjeta.
ACO sustavi odvodnje kuhinjske otpadne vode i odvajanja masti dizajnirani su tako da se lako održavaju, smanjujući povezane troškove čišćenja, dugoročnog održavanja i maksimizirajući higijenske performanse u prostoru profesionalnih kuhinja.

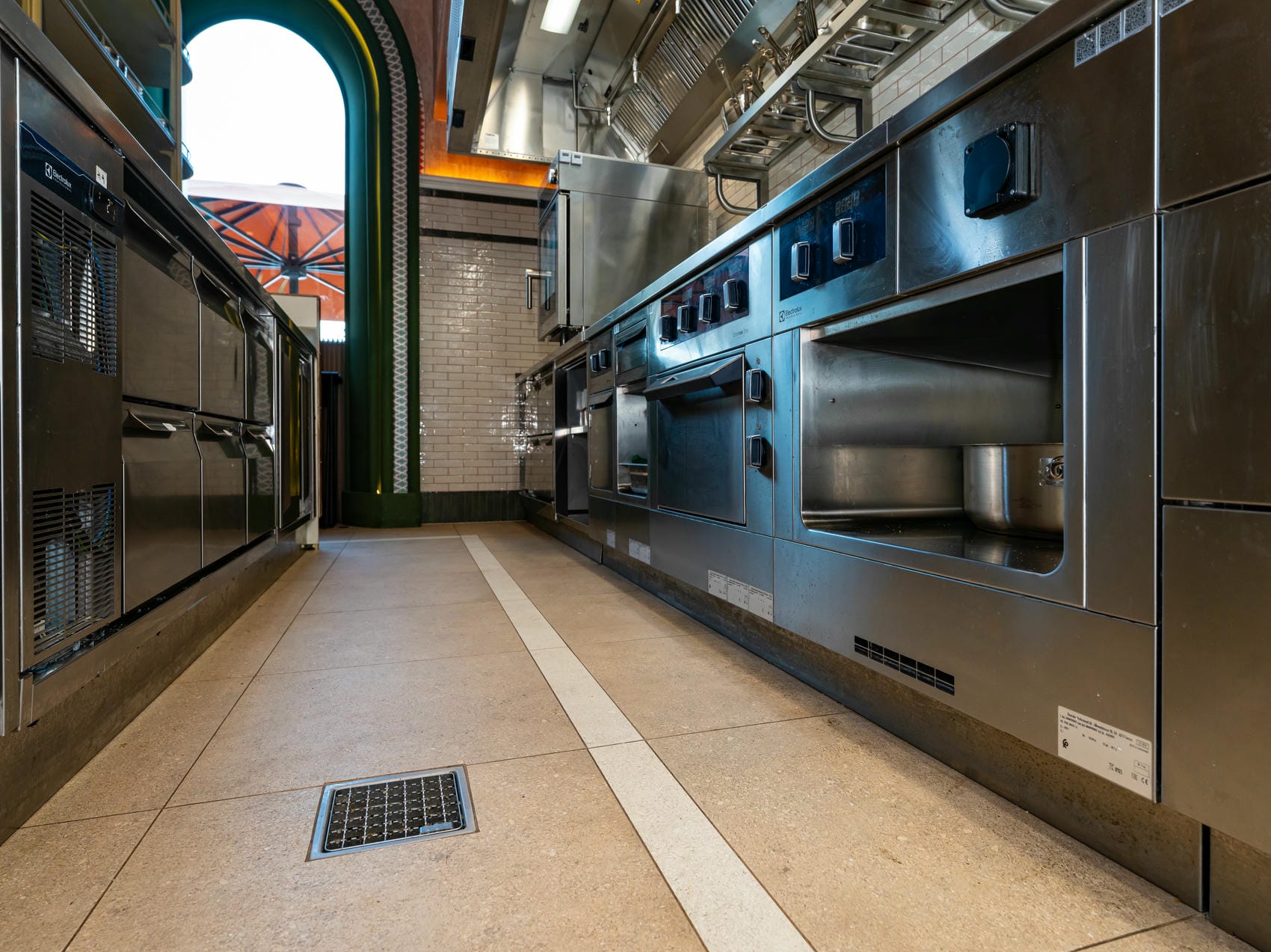

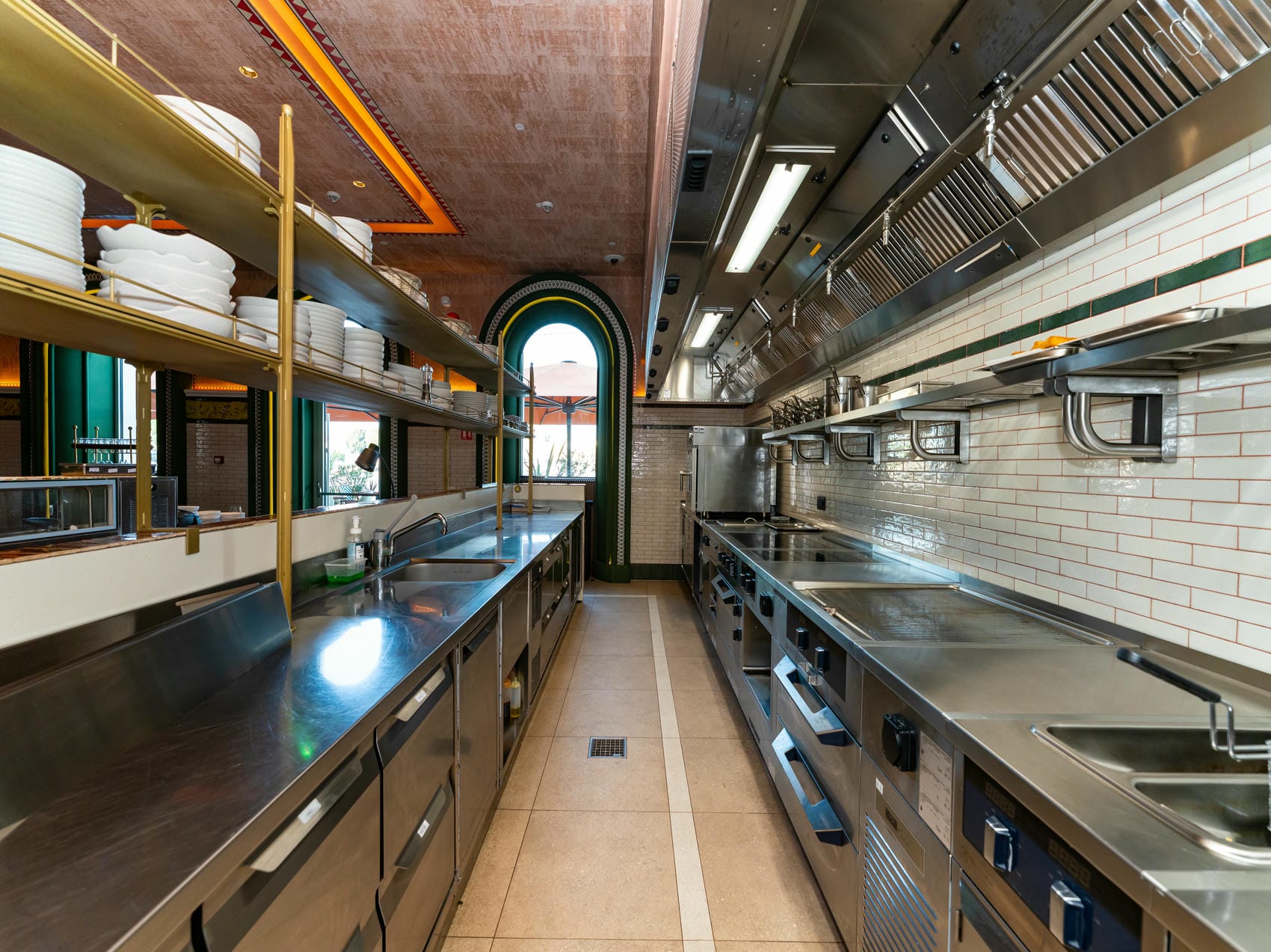

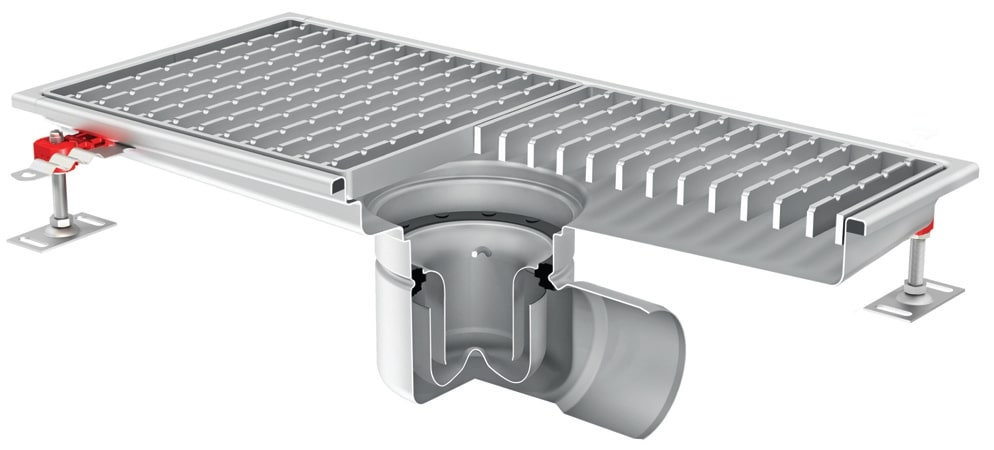

U Hyattovoj glavnoj kuhinji, higijenski dizajn ACO Tray kanala i ACO FHD slivnika 142/157 od nehrđajućeg čelika kvalitete 304 ispunjava najstrože zdravstvene i sigurnosne zahtjeve kako bi se smanjio rizik od kontaminacije hrane i osigurala sigurnost i zdravlje zaposlenika.
„Kod izvedbe odvodnje u objektima visokogradnje, ono što je najvažnije je da se prirubnica naših kanala spoji posebnom trakom na hidroizolaciju kako bi se postigao vodotijesan spoj. Tako sprečavamo mogućnost propuštanja vode na mjestu dodira hidroizolacije i našeg proizvoda te njezin prodor kroz slojeve konstrukcije. Na taj je način na Hyattu izvedena odvodnja u kuhinji, kupaonici i oko bazena“, istaknuo je Mijić.
ACO Lipumax C FST separator masti: čiste cijevi, veće uštede u zbrinjavanju otpada

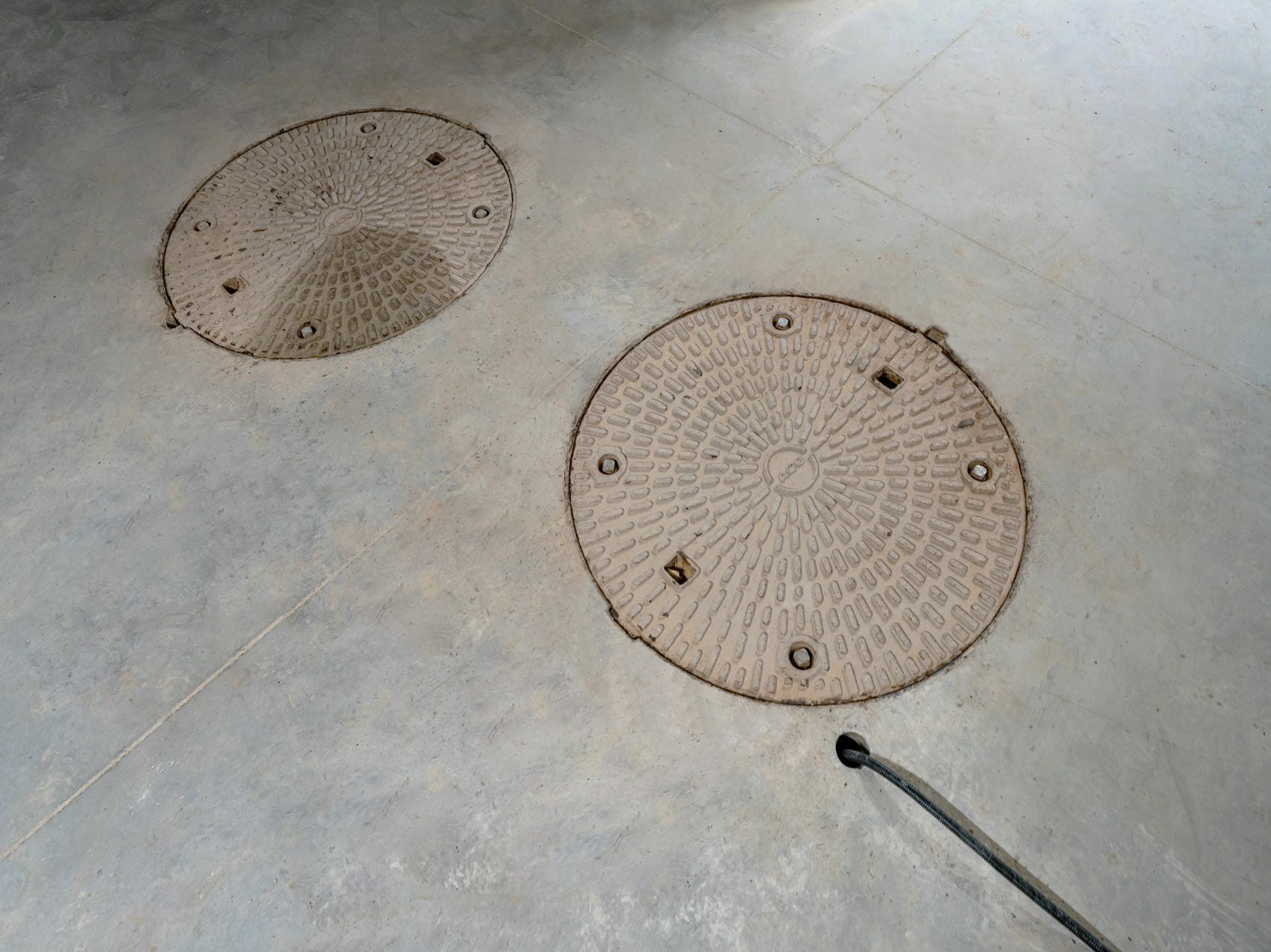

Za uklanjanje masnoća biljnog i životinjskog podrijetla iz otpadne kuhinjske vode, u Hyattu se koristi ACO Lipumax C FST. Ovaj betonski separator masti, ukopan u strojarnici hotela, sprječava taloženje masnoća u cijevima, smanjujući rizik od njihovog začepljenja i štiteći gradsku kanalizacijsku mrežu. Konstruiran je za jednostavno održavanje i čišćenje te nudi značajne uštede u zbrinjavanju otpada.

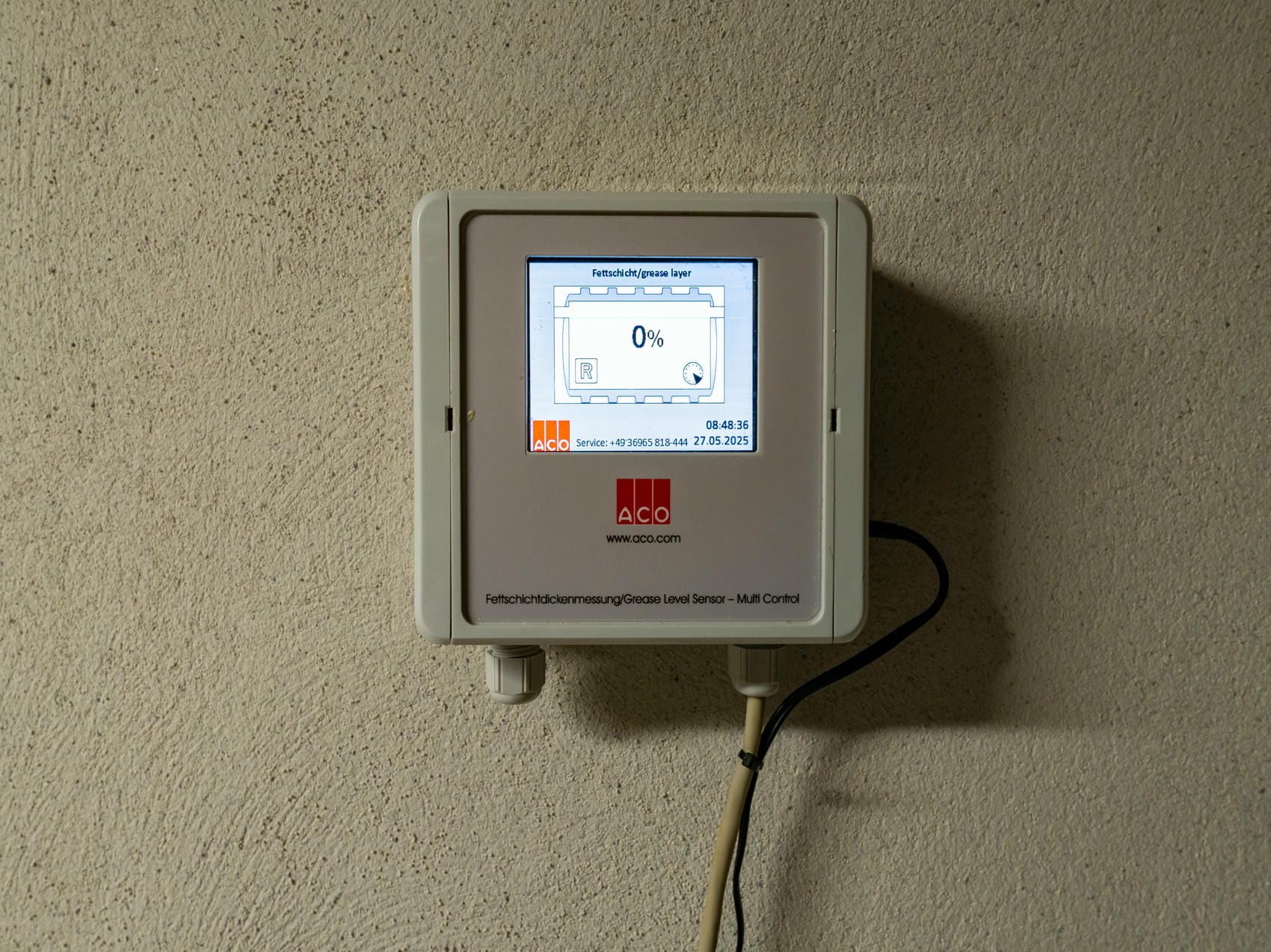

Opremljen je i posebnim senzorom masti za mjerenje masnoće koji se sastoji od sonde u separatoru, a koja daje podatke o razini odvojene masnoće, što se potom može jednostavno očitavati na ekranu postavljenom u strojarnici pokraj separatora.
Kompleksnost projektiranja odvodnje u hotelima
Primjer projekta Hyatta zorno pokazuje zašto su hoteli jedni od najkompleksnijih objekata za projektiranje odvodnje.
„Lako je rješavati oborinsku vodu na jednoj proizvodnoj hali ili u skladištu, gdje estetika nije prioritet, već funkcionalnost i gdje je dovoljno staviti velike profile kanala. Turizam je ipak uslužna djelatnost i u objektima kao što su hoteli sve treba izgledati jako lijepo, gosti se u njima moraju ugodno osjećati“, navodi Mijić.
Projektant vodovoda i odvodnje mora istovremeno zadovoljiti arhitektonsku podlogu koju je dobio, prostorne zahtjeve arhitekta o načinu korištenja tog prostora te svoju struku, pronalazeći rješenja za zbrinjavanje oborinskih i otpadnih voda koja će zaštiti objekt od poplave. Rješenja sama po sebi nisu nužno kompleksna, ona se praktički nameću sama od sebe, ali izazov leži u tome hoće li se određeno rješenje uklopiti prostorno i hoće li utjecati na druge segmente korištenja hotelskog prostora.
"Zahvaljujući širokom asortimanu proizvoda u pogledu funkcionalnosti, nosivosti i estetike te arhitektonskoj stručnosti našeg direktora, kao i stručnosti našeg tima, ACO je razvio rješenja koja mogu odgovoriti na sve zahtjeve projektanta u jednom projektu hotela. Bilo da se radi o arhitektima koji traže besprijekornu estetiku, ili inženjerima zaduženim za pouzdana i učinkovita rješenja odvodnje, ACO uspijeva ispuniti najviše standarde u pogledu sigurnosti i udobnosti gostiju. Prema mojem mišljenju, to je ono u čemu je ACO kao proizvođač najjači u Europi", zaključuje inženjer Mijić.
Sadržaj nastao u suradnji s ACO Građevinski elementi d.o.o. Zahvaljujemo Ivanu Mijiću na pomoći u tehničkim opisima implementiranih ACO rješenja na Hyatt Regency Zadar hotelu.
